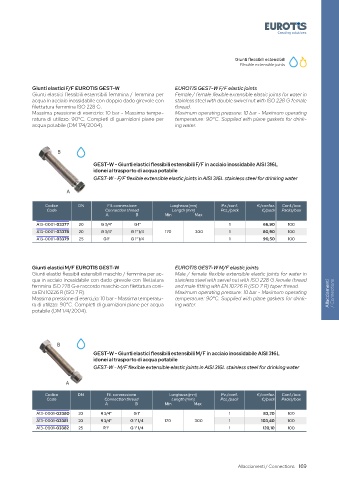

Page 169 - EUROTIS - CATALISTINO 10_2024 - FIDRA

Giunti flessibili estensibili
Flexible extensible joints

Giunti elastici F/F EUROTIS GEST-W EUROTIS GEST-W F/F elastic joints
Giunti elastici flessibili estensibili femmina / femmina per Female / female flexible extensible elastic joints for water in
acqua in acciaio inossidabile con doppio dado girevole con stainless steel with double swivel nut with ISO 228 G female
filettatura femmina ISO 228 G. thread.
Massima pressione di esercizio: 10 bar - Massima tempe- Maximum operating pressure: 10 bar - Maximum operating
ratura di utilizzo: 90°C. Completi di guarnizioni piane per temperature: 90°C. Supplied with plane gaskets for drink -
acqua potabile (DM 174/2004). ing water.

B

GEST-W - Giunti elastici flessibili estensibili F/F in acciaio inossidabile AISI 316L
idonei al trasporto di acqua potabile
GEST-W - F/F flexible extensible elastic joints in AISI 316L stainless steel for drinking water

A

Codice DN Fil. connessione Lunghezza (mm) Pz./conf. €/confez. Conf./box
Code Connection thread Length (mm) Pcs./pack €/pack Packs/box
A B Min Max
A13-0001-03377 20 G 3/4" G 1" 1 66,90 100
A13-0001-03378 20 G 3/4" G 1" 1/4 170 300 1 80,90 100
A13-0001-03379 25 G 1" G 1" 1/4 1 90,50 100

Giunti elastici M/F EUROTIS GEST-W EUROTIS GEST-W M/F elastic joints
Giunti elastici flessibili estensibili maschio / femmina per ac- Male / female flexible extensible elastic joints for water in
qua in acciaio inossidabile con dado girevole con filettatura stainless steel with swivel nut with ISO 228 G female thread
femmina ISO 228 G e raccordo maschio con filettatura coni- and male fitting with EN 10226 R (ISO 7 R) taper thread.
ca EN 10226 R (ISO 7 R). Maximum operating pressure: 10 bar - Maximum operating Allacciamenti / Connections
Massima pressione di esercizio: 10 bar - Massima temperatu- temperature: 90°C. Supplied with plane gaskets for drink -
ra di utilizzo: 90°C. Completi di guarnizioni piane per acqua ing water.
potabile (DM 174/2004).

B
GEST-W - Giunti elastici flessibili estensibili M/F in acciaio inossidabile AISI 316L
idonei al trasporto di acqua potabile
GEST-W - M/F flexible extensible elastic joints in AISI 316L stainless steel for drinking water

A

Codice DN Fil. connessione Lunghezza (mm) Pz./conf. €/confez. Conf./box
Code Connection thread Length (mm) Pcs./pack €/pack Packs/box
A B Min Max
A13-0001-03380 20 R 3/4" G 1" 1 83,20 100
A13-0001-03381 20 R 3/4" G 1" 1/4 170 300 1 103,40 100
A13-0001-03382 25 R 1" G 1" 1/4 1 120,10 100

Allacciamenti / Connections 169
