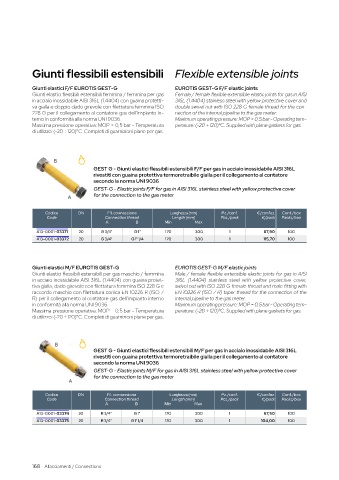

Page 168 - EUROTIS - CATALISTINO 10_2024 - FIDRA

Giunti flessibili estensibili Flexible extensible joints

Giunti elastici F/F EUROTIS GEST-G EUROTIS GEST-G F/F elastic joints
Giunti elastici flessibili estensibili femmina / femmina per gas Female / female flexible extensible elastic joints for gas in AISI
in acciaio inossidabile AISI 316L (1.4404) con guaina protetti- 316L (1.4404) stainless steel with yellow protective cover and
va gialla e doppio dado girevole con filettatura femmina ISO double swivel nut with ISO 228 G female thread for the con-
228 G per il collegamento al contatore gas dell’impianto in- nection of the internal pipeline to the gas meter.
terno in conformità alla norma UNI 9036. Maximum operating pressure: MOP = 0,5 bar - Operating tem-
Massima pressione operativa: MOP = 0,5 bar - Temperatura perature: (-20 ÷ 120)°C. Supplied with plane gaskets for gas.
di utilizzo: (-20 ÷ 120)°C. Completi di guarnizioni piane per gas.

B
GEST G - Giunti elastici flessibili estensibili F/F per gas in acciaio inossidabile AISI 316L
rivestiti con guaina protettiva termoretraibile gialla per il collegamento al contatore
secondo la norma UNI 9036
GEST-G - Elastic joints F/F for gas in AISI 316L stainless steel with yellow protective cover
A for the connection to the gas meter

Codice DN Fil. connessione Lunghezza (mm) Pz./conf. €/confez. Conf./box
Code Connection thread Length (mm) Pcs./pack €/pack Packs/box
A B Min Max
A13-0001-03371 20 G 3/4" G 1" 170 300 1 87,90 100
A13-0001-03372 20 G 3/4" G 1" 1/4 170 300 1 115,70 100

Giunti elastici M/F EUROTIS GEST-G EUROTIS GEST-G M/F elastic joints
Giunti elastici flessibili estensibili per gas maschio / femmina Male / female flexible extensible elastic joints for gas in AISI
in acciaio inossidabile AISI 316L (1.4404) con guaina protet- 316L (1.4404) stainless steel with yellow protective cover,
tiva gialla, dado girevole con filettatura femmina ISO 228 G e swivel nut with ISO 228 G female thread and male fitting with
raccordo maschio con filettatura conica EN 10226 R (ISO 7 EN 10226 R (ISO 7 R) taper thread for the connection of the
R) per il collegamento al contatore gas dell’impianto interno internal pipeline to the gas meter.
in conformità alla norma UNI 9036. Maximum operating pressure: MOP = 0,5 bar - Operating tem-
Massima pressione operativa: MOP = 0,5 bar - Temperatura perature: (-20 ÷ 120)°C. Supplied with plane gaskets for gas.
di utilizzo: (-20 ÷ 120)°C. Completi di guarnizioni piane per gas.

B
GEST G - Giunti elastici flessibili estensibili M/F per gas in acciaio inossidabile AISI 316L
rivestiti con guaina protettiva termoretraibile gialla per il collegamento al contatore
secondo la norma UNI 9036
GEST-G - Elastic joints M/F for gas in AISI 316L stainless steel with yellow protective cover
for the connection to the gas meter
A

Codice DN Fil. connessione Lunghezza (mm) Pz./conf. €/confez. Conf./box
Code Connection thread Length (mm) Pcs./pack €/pack Packs/box
A B Min Max
A13-0001-03374 20 R 3/4" G 1" 170 300 1 67,50 100
A13-0001-03375 20 R 3/4" G 1" 1/4 170 300 1 104,00 100

168 Allacciamenti / Connections
