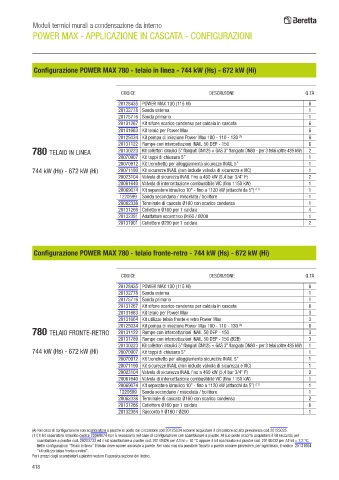

Page 422 - BERETTA - LISTINO 05-2024 - FIDRA

Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 780 - telaio in linea - 744 kW (Hs) - 672 kW (Hi)

CODICE DESCRIZIONE Q.TÀ
20128435 POWER MAX 130 (115 Hi) 6
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 6
20131663 Kit telaio per Power Max 6
20125034 Kit pompa di iniezione Power Max 100 - 110 - 130 (A) 6
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 6
780 TELAIO IN LINEA 20130223 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW) 2
20070907 Kit tappi di chiusura 5” 1
20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
744 kW (Hs) - 672 kW (Hi) 20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 2
20061640 Valvola di intercettazione combustibile VIC (fino 1150 kW) 1
20069074 Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”) (11) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 1
20131266 Collettore Ø160 per 1 caldaia 4
20132391 Adattatore eccentrico Ø160 / Ø200 1
20131901 Collettore Ø200 per 1 caldaia 2

Configurazione POWER MAX 780 - telaio fronte-retro - 744 kW (Hs) - 672 kW (Hi)

CODICE DESCRIZIONE Q.TÀ
20128435 POWER MAX 130 (115 Hi) 6
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 6
20131663 Kit telaio per Power Max 3
20131664 Kit utilizzo telaio fronte e retro Power Max 3
20125034 Kit pompa di iniezione Power Max 100 - 110 - 130 (A) 6
780 TELAIO FRONTE-RETRO 20131122 Rampe con intercettazioni INAIL 50 DEP - 150 3
20131789 Rampe con intercettazioni INAIL 50 DEP - 150 (B2B) 3
20130223 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW) 1
744 kW (Hs) - 672 kW (Hi) 20070907 Kit tappi di chiusura 5” 1
20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 2
20061640 Valvola di intercettazione combustibile VIC (fino 1150 kW) 1
20069074 Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”) (11) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 2
20131266 Collettore Ø160 per 1 caldaia 6
20132384 Raccordo Y Ø160 / Ø200 1

(A) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125034 occorre acquistare il circolatore ad alta prevalenza cod.20125035.
(11) Il kit separatore idraulico codice 20069074 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare il kit raccordo per
scambiatore a piastre cod. 20203733 ed il kit scambiatore a piastre cod. 20140426 per ∆Tml = 10 °C oppure il kit scambiatore a piastre cod. 20140432 per ∆Tml = 7,2 °C.
Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664
“kit utilizzo telaio fronte e retro”.
Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.
