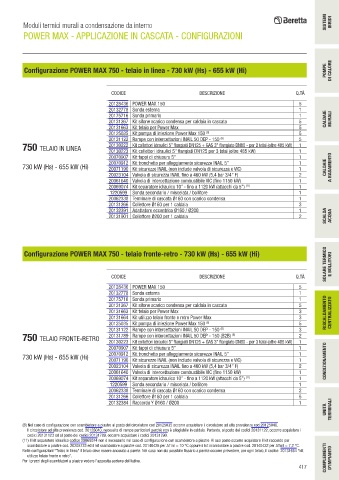

Page 421 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 750 - telaio in linea - 730 kW (Hs) - 655 kW (Hi) POMPE DI CALORE

CODICE DESCRIZIONE Q.TÀ
20128436 POWER MAX 150 5
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 5 CALDAIE MURALI
20131663 Kit telaio per Power Max 5
20125035 Kit pompa di iniezione Power Max 150 (B) 5
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 (B) 5
750 TELAIO IN LINEA 20130222 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2 telai (oltre 485 kW) 1
20130223 Kit collettori idraulici 5” flangiati DN125 per 3 telai (oltre 485 kW)
1
20070907 Kit tappi di chiusura 5” 1
20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
730 kW (Hs) - 655 kW (Hi) 20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1 CALDAIE A BASAMENTO
20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 2
20061640 Valvola di intercettazione combustibile VIC (fino 1150 kW) 1
20069074 Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”) (11) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 1
20131266 Collettore Ø160 per 1 caldaia 3
20132391 Adattatore eccentrico Ø160 / Ø200 1
20131901 Collettore Ø200 per 1 caldaia 2 SCALDA ACQUA

SOLARE TERMICO E BOLLITORI
Configurazione POWER MAX 750 - telaio fronte-retro - 730 kW (Hs) - 655 kW (Hi)

CODICE DESCRIZIONE Q.TÀ
20128436 POWER MAX 150 5
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 5
20131663 Kit telaio per Power Max 3 RISCALDAMENTO CENTRALIZZATO
20131664 Kit utilizzo telaio fronte e retro Power Max 3
20125035 Kit pompa di iniezione Power Max 150 (B) 5
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 (B) 3
750 TELAIO FRONTE-RETRO 20131789 Rampe con intercettazioni INAIL 50 DEP - 150 (B2B) (B) 2
20130223 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW) 1
20070907 Kit tappi di chiusura 5” 1
730 kW (Hs) - 655 kW (Hi) 20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1 CONDIZIONAMENTO
20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC)
1
20023104 Valvola di sicurezza INAIL fino a 460 kW (5,4 bar 3/4” F) 2
20061640 Valvola di intercettazione combustibile VIC (fino 1150 kW) 1
20069074 Kit separatore idraulico 10” - fino a 1120 kW (attacchi da 5”) (11) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 2
20131266 Collettore Ø160 per 1 caldaia 5
20132384 Raccordo Y Ø160 / Ø200 1
UNITÀ TERMINALI

(B) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125035 occorre acquistare il circolatore ad alta prevalenza cod.20125040.
Il circolatore ad alta prevalenza cod. 20125040, necessita di rampe particolari perchè non è allogiabile in caldaia. Pertanto, al posto dei codici 20131122, occorre acquistare i
codici 20131123 ed al posto dei codici 20131789, occorre acquistare i codici 20131790.
(11) Il kit separatore idraulico codice 20069074 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare il kit raccordo per
scambiatore a piastre cod. 20203733 ed il kit scambiatore a piastre cod. 20140426 per ∆Tml = 10 °C oppure il kit scambiatore a piastre cod. 20140432 per ∆Tml = 7,2 °C.
Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664 “kit
utilizzo telaio fronte e retro”. COMPLEMENTI D'IMPIANTO
Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.
