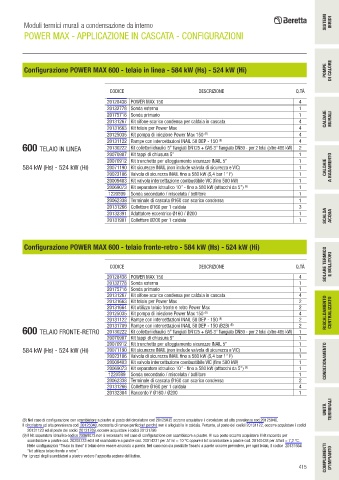

Page 419 - BERETTA - LISTINO 05-2024 - FIDRA

SISTEMI IBRIDI
Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

POMPE DI CALORE
Configurazione POWER MAX 600 - telaio in linea - 584 kW (Hs) - 524 kW (Hi)

CODICE DESCRIZIONE Q.TÀ

20128436 POWER MAX 150 4
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 4 CALDAIE MURALI
20131663 Kit telaio per Power Max 4
20125035 Kit pompa di iniezione Power Max 150 (B) 4
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 (B) 4
600 TELAIO IN LINEA 20130222 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2 telai (oltre 485 kW) 2
20070907 Kit tappi di chiusura 5” 1
20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
584 kW (Hs) - 524 kW (Hi) 20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1 CALDAIE A BASAMENTO
20023106 Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F) 1
20009483 Kit valvola intercettazione combustibile VIC (fino 580 kW) 1
20069073 Kit separatore idraulico 10” - fino a 580 kW (attacchi da 5”) (9) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 1
20131266 Collettore Ø160 per 1 caldaia 3
20132391 Adattatore eccentrico Ø160 / Ø200 1 SCALDA ACQUA
20131901 Collettore Ø200 per 1 caldaia 1

Configurazione POWER MAX 600 - telaio fronte-retro - 584 kW (Hs) - 524 kW (Hi)
SOLARE TERMICO E BOLLITORI

CODICE DESCRIZIONE Q.TÀ
20128436 POWER MAX 150 4
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 4
20131663 Kit telaio per Power Max 2
20131664 Kit utilizzo telaio fronte e retro Power Max 2
20125035 Kit pompa di iniezione Power Max 150 (B) 4 RISCALDAMENTO CENTRALIZZATO
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 (B) 2
20131789 Rampe con intercettazioni INAIL 50 DEP - 150 (B2B) (B) 2
600 TELAIO FRONTE-RETRO 20130222 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2 telai (oltre 485 kW) 1
20070907 Kit tappi di chiusura 5” 1
20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
584 kW (Hs) - 524 kW (Hi) 20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023106 Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F) 1
20009483 Kit valvola intercettazione combustibile VIC (fino 580 kW) 1 CONDIZIONAMENTO
20069073 Kit separatore idraulico 10” - fino a 580 kW (attacchi da 5”) (9) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 2
20131266 Collettore Ø160 per 1 caldaia 4
20132384 Raccordo Y Ø160 / Ø200 1

UNITÀ TERMINALI

(B) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125035 occorre acquistare il circolatore ad alta prevalenza cod.20125040.
Il circolatore ad alta prevalenza cod. 20125040, necessita di rampe particolari perchè non è allogiabile in caldaia. Pertanto, al posto dei codici 20131122, occorre acquistare i codici
20131123 ed al posto dei codici 20131789, occorre acquistare i codici 20131790.
(9) Il kit separatore idraulico codice 20069073 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare il kit raccordo per
scambiatore a piastre cod. 20203733 ed il kit scambiatore a piastre cod. 20014231 per ∆Tml = 10 °C oppure il kit scambiatore a piastre cod. 20140428 per ∆Tml = 7,2 °C.
Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664
“kit utilizzo telaio fronte e retro”.
Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino. COMPLEMENTI D'IMPIANTO

415
