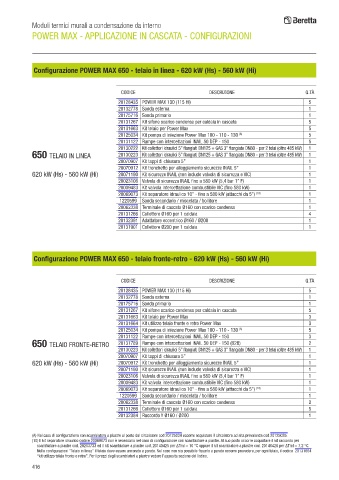

Page 420 - BERETTA - LISTINO 05-2024 - FIDRA

Moduli termici murali a condensazione da interno
POWER MAX - APPLICAZIONE IN CASCATA - CONFIGURAZIONI

Configurazione POWER MAX 650 - telaio in linea - 620 kW (Hs) - 560 kW (Hi)

CODICE DESCRIZIONE Q.TÀ
20128435 POWER MAX 130 (115 Hi) 5
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 5
20131663 Kit telaio per Power Max 5
20125034 Kit pompa di iniezione Power Max 100 - 110 - 130 (A) 5
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 5
20130222 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 2 telai (oltre 485 kW) 1
650 TELAIO IN LINEA 20130223 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW) 1
20070907 Kit tappi di chiusura 5” 1
20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
620 kW (Hs) - 560 kW (Hi) 20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023106 Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F) 1
20009483 Kit valvola intercettazione combustibile VIC (fino 580 kW) 1
20069073 Kit separatore idraulico 10” - fino a 580 kW (attacchi da 5”) (10) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 1
20131266 Collettore Ø160 per 1 caldaia 4
20132391 Adattatore eccentrico Ø160 / Ø200 1
20131901 Collettore Ø200 per 1 caldaia 1

Configurazione POWER MAX 650 - telaio fronte-retro - 620 kW (Hs) - 560 kW (Hi)

CODICE DESCRIZIONE Q.TÀ
20128435 POWER MAX 130 (115 Hi) 5
20132778 Sonda esterna 1
20175716 Sonda primario 1
20131267 Kit sifone scarico condensa per caldaia in cascata 5
20131663 Kit telaio per Power Max 3
20131664 Kit utilizzo telaio fronte e retro Power Max 3
20125034 Kit pompa di iniezione Power Max 100 - 110 - 130 (A) 5
20131122 Rampe con intercettazioni INAIL 50 DEP - 150 3
650 TELAIO FRONTE-RETRO 20131789 Rampe con intercettazioni INAIL 50 DEP - 150 (B2B) 2
20130223 Kit collettori idraulici 5” flangiati DN125 + GAS 3” flangiato DN80 - per 3 telai (oltre 485 kW) 1
20070907 Kit tappi di chiusura 5” 1
620 kW (Hs) - 560 kW (Hi) 20070912 Kit tronchetto per alloggiamento sicurezze INAIL 5” 1
20071190 Kit sicurezze INAIL (non include valvola di sicurezza e VIC) 1
20023106 Valvola di sicurezza INAIL fino a 580 kW (5,4 bar 1” F) 1
20009483 Kit valvola intercettazione combustibile VIC (fino 580 kW) 1
20069073 Kit separatore idraulico 10” - fino a 580 kW (attacchi da 5”) (10) 1
1220599 Sonda secondario / miscelata / bollitore 1
20062338 Terminale di cascata Ø160 con scarico condensa 2
20131266 Collettore Ø160 per 1 caldaia 5
20132384 Raccordo Y Ø160 / Ø200 1

(A) Nel caso di configurazione con scambiatore a piastre al posto del circolatore cod 20125034 occorre acquistare il circolatore ad alta prevalenza cod.20125035.
(10) Il kit separatore idraulico codice 20069073 non è necessario nel caso di configurazione con scambiatore a piastre. Al suo posto occorre acquistare il kit raccordo per
scambiatore a piastre cod. 20203733 ed il kit scambiatore a piastre cod. 20140425 per ∆Tml = 10 °C oppure il kit scambiatore a piastre cod. 20140428 per ∆Tml = 7,2 °C.
Nelle configurazioni “Telaio in linea” il telaio deve essere ancorato a parete. Nel caso non sia possibile fissarlo a parete occorre prevedere, per ogni telaio, il codice 20131664
“kit utilizzo telaio fronte e retro”. Per i prezzi degli scambiatori a piastre vedere l’apposita sezione del listino.
