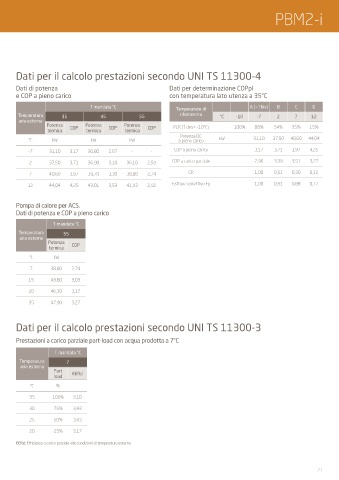

Page 21 - BAXI - PBM2-I - FIDRA

PBM2-i

Dati per il calcolo prestazioni secondo UNI TS 11300-4

Dati di potenza Dati per determinazione COPpl
e COP a pieno carico con temperatura lato utenza a 35°C

T mandata °C Temperature di A (=Tbiv) B C D
Temperatura 35 45 55 riferimento °C -10 -7 2 7 12
aria esterna
Potenza COP Potenza COP Potenza COP PLR (T des= -10°C) 100% 88% 54% 35% 15%
termica termica termica
Potenza DC
°C kW kW kW a pieno carico kW 31,10 37,50 40,60 44,04
-7 31,10 3,17 30,80 2,67 - - COP a pieno carico 3,17 3,71 3,97 4,25

2 37,50 3,71 36,90 3,10 36,10 2,59 COP a carico parziale 2,96 3,39 3,51 3,27

7 40,60 3,97 39,70 3,30 38,80 2,74 CR 1,00 0,51 0,30 0,12
12 44,04 4,25 43,01 3,53 41,93 2,92 Fattore correttivo Fp 1,00 0,91 0,88 0,77

Pompa di calore per ACS.
Dati di potenza e COP a pieno carico
T mandata °C
Temperatura 55
aria esterna
Potenza
termica COP
°C kW
7 38,80 2,74

15 43,80 3,03
20 46,30 3,17

35 47,90 3,27

Dati per il calcolo prestazioni secondo UNI TS 11300-3

Prestazioni a carico parziale part-load con acqua prodotta a 7°C

T mandata °C
Temperatura 7
aria esterna
Part EERd
load
°C %
35 100% 3,10

30 75% 3,43
25 50% 3,43

20 25% 3,17
EERd: Efficienza a carico parziale alle condizioni di temperatura esterna

21
