Page 16 - BAXI - PBM2-I - FIDRA
P. 16

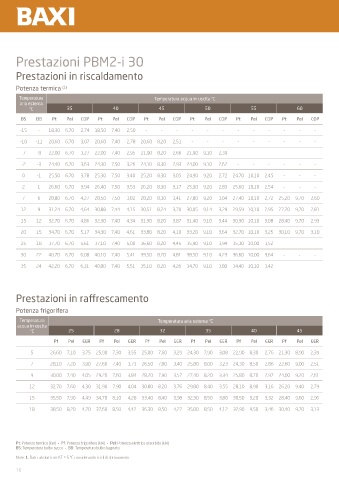

Prestazioni PBM2-i 30
Prestazioni in riscaldamento
Potenza termica (1)
Temperatura Temperatura acqua in uscita °C
aria esterna
°C 35 40 45 50 55 60
BS BB Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP
-15 - 18,30 6,70 2,74 18,50 7,40 2,50 - - - - - - - - - - - -
-10 -11 20,60 6,70 3,07 20,60 7,40 2,78 20,60 8,20 2,51 - - - - - - - - -
-7 -8 22,00 6,70 3,27 22,00 7,40 2,95 21,90 8,20 2,66 21,90 9,10 2,39 - - - - - -
-2 -3 24,40 6,70 3,63 24,30 7,50 3,26 24,10 8,30 2,93 24,00 9,10 2,62 - - - - - -
0 -1 25,50 6,70 3,78 25,30 7,50 3,40 25,20 8,30 3,05 24,90 9,20 2,72 24,70 10,10 2,45 - - -
2 1 26,60 6,70 3,94 26,40 7,50 3,53 26,20 8,30 3,17 25,90 9,20 2,83 25,60 10,10 2,54 - - -
7 6 28,80 6,70 4,27 28,50 7,50 3,82 28,20 8,30 3,41 27,80 9,20 3,04 27,40 10,10 2,72 25,20 9,70 2,60
12 9 31,24 6,70 4,64 30,88 7,44 4,15 30,51 8,24 3,70 30,05 9,14 3,29 29,59 10,10 2,95 27,20 9,70 2,81
15 12 32,70 6,70 4,86 32,30 7,40 4,34 31,90 8,20 3,87 31,40 9,10 3,44 30,90 10,10 3,08 28,40 9,70 2,93
20 15 34,70 6,70 5,17 34,30 7,40 4,61 33,80 8,20 4,10 33,20 9,10 3,64 32,70 10,10 3,25 30,10 9,70 3,10
25 18 37,70 6,70 5,61 37,10 7,40 5,00 36,60 8,20 4,45 35,90 9,10 3,94 35,30 10,00 3,52 - - -
30 22 40,70 6,70 6,08 40,10 7,40 5,41 39,50 8,20 4,81 38,50 9,10 4,23 36,60 10,00 3,64 - - -
35 24 42,20 6,70 6,31 40,80 7,40 5,51 35,10 8,20 4,26 34,70 9,10 3,80 34,40 10,10 3,42 - - -
Prestazioni in raffrescamento
Potenza frigorifera
Temperatura Temperatura aria esterna °C
acqua in uscita
°C 25 28 32 35 40 45
Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER
5 26,60 7,10 3,75 25,90 7,30 3,55 25,00 7,60 3,29 24,30 7,90 3,08 22,90 8,30 2,76 21,30 8,90 2,39
7 28,10 7,20 3,90 27,60 7,40 3,73 26,50 7,80 3,40 25,80 8,00 3,23 24,30 8,50 2,86 22,60 9,00 2,51
9 30,00 7,40 4,05 29,20 7,60 3,84 28,20 7,90 3,57 27,40 8,20 3,34 25,80 8,70 2,97 24,00 9,20 2,61
12 32,70 7,60 4,30 31,90 7,90 4,04 30,80 8,20 3,76 29,80 8,40 3,55 28,10 8,90 3,16 26,20 9,40 2,79
15 35,50 7,90 4,49 34,70 8,10 4,28 33,40 8,40 3,98 32,30 8,50 3,80 30,50 9,20 3,32 28,40 9,60 2,96
18 38,50 8,20 4,70 37,60 8,50 4,42 36,30 8,50 4,27 35,00 8,50 4,12 32,90 9,50 3,46 30,40 9,70 3,13
Pt: Potenza termica (kW) - Pf: Potenza frigorifera (kW) - Pel: Potenza elettrica assorbita (kW)
BS: Temperatura bulbo secco - BB: Temperatura bulbo bagnato
Note: 1. Dati calcolati con ∆T = 5 °C considerando i cicli di sbrinamento
16
