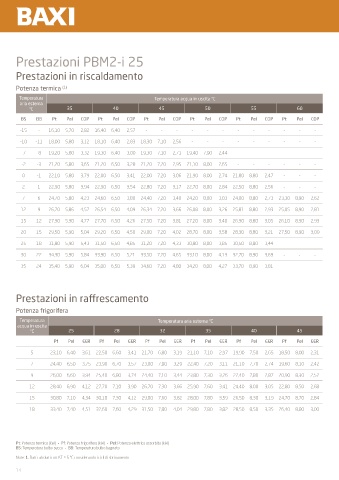

Page 14 - BAXI - PBM2-I - FIDRA
P. 14
Prestazioni PBM2-i 25
Prestazioni in riscaldamento
Potenza termica (1)
Temperatura Temperatura acqua in uscita °C
aria esterna
°C 35 40 45 50 55 60
BS BB Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP
-15 - 16,10 5,70 2,82 16,40 6,40 2,57 - - - - - - - - - - - -
-10 -11 18,00 5,80 3,12 18,10 6,40 2,83 18,30 7,10 2,56 - - - - - - - - -
-7 -8 19,20 5,80 3,32 19,30 6,40 3,00 19,30 7,10 2,71 19,40 7,90 2,44 - - - - - -
-2 -3 21,20 5,80 3,65 21,20 6,50 3,28 21,20 7,20 2,95 21,10 8,00 2,65 - - - - - -
0 -1 22,10 5,80 3,79 22,00 6,50 3,41 22,00 7,20 3,06 21,90 8,00 2,74 21,80 8,80 2,47 - - -
2 1 22,90 5,80 3,94 22,90 6,50 3,54 22,80 7,20 3,17 22,70 8,00 2,84 22,50 8,80 2,56 - - -
7 6 24,70 5,80 4,23 24,60 6,50 3,80 24,40 7,20 3,40 24,20 8,00 3,03 24,00 8,80 2,73 23,30 8,90 2,62
12 9 26,70 5,86 4,57 26,54 6,50 4,09 26,34 7,20 3,66 26,08 8,00 3,26 25,81 8,80 2,93 25,05 8,90 2,81
15 12 27,90 5,90 4,77 27,70 6,50 4,26 27,50 7,20 3,81 27,20 8,00 3,40 26,90 8,80 3,05 26,10 8,90 2,93
20 15 29,50 5,90 5,04 29,20 6,50 4,50 29,00 7,20 4,02 28,70 8,00 3,58 28,30 8,80 3,21 27,50 8,90 3,09
25 18 31,80 5,90 5,43 31,50 6,50 4,85 31,20 7,20 4,33 30,80 8,00 3,85 30,50 8,80 3,44 - - -
30 22 34,30 5,90 5,84 33,90 6,50 5,21 33,50 7,20 4,65 33,10 8,00 4,13 32,70 8,90 3,69 - - -
35 24 35,40 5,90 6,04 35,00 6,50 5,39 34,60 7,20 4,80 34,20 8,00 4,27 33,70 8,90 3,81 - - -
Prestazioni in raffrescamento
Potenza frigorifera
Temperatura Temperatura aria esterna °C
acqua in uscita
°C 25 28 32 35 40 45
Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER
5 23,10 6,40 3,61 22,50 6,60 3,41 21,70 6,80 3,19 21,10 7,10 2,97 19,90 7,50 2,65 18,50 8,00 2,31
7 24,40 6,50 3,75 23,90 6,70 3,57 23,00 7,00 3,29 22,40 7,20 3,11 21,10 7,70 2,74 19,60 8,10 2,42
9 26,00 6,60 3,94 25,40 6,80 3,74 24,40 7,10 3,44 23,80 7,30 3,26 22,40 7,80 2,87 20,90 8,30 2,52
12 28,40 6,90 4,12 27,70 7,10 3,90 26,70 7,30 3,66 25,90 7,60 3,41 24,40 8,00 3,05 22,80 8,50 2,68
15 30,80 7,10 4,34 30,10 7,30 4,12 29,00 7,60 3,82 28,00 7,80 3,59 26,50 8,30 3,19 24,70 8,70 2,84
18 33,40 7,40 4,51 32,60 7,60 4,29 31,50 7,80 4,04 29,80 7,80 3,82 28,50 8,50 3,35 26,40 8,80 3,00
Pt: Potenza termica (kW) - Pf: Potenza frigorifera (kW) - Pel: Potenza elettrica assorbita (kW)
BS: Temperatura bulbo secco - BB: Temperatura bulbo bagnato
Note: 1. Dati calcolati con ∆T = 5 °C considerando i cicli di sbrinamento
