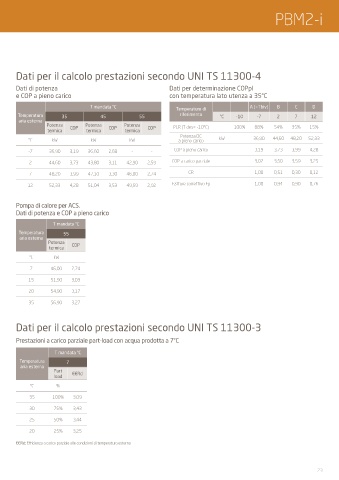

Page 23 - BAXI - PBM2-I - FIDRA

PBM2-i

Dati per il calcolo prestazioni secondo UNI TS 11300-4

Dati di potenza Dati per determinazione COPpl
e COP a pieno carico con temperatura lato utenza a 35°C

T mandata °C Temperature di A (=Tbiv) B C D
Temperatura 35 45 55 riferimento °C -10 -7 2 7 12
aria esterna
Potenza COP Potenza COP Potenza COP PLR (T des= -10°C) 100% 88% 54% 35% 15%
termica termica termica
Potenza DC
°C kW kW kW a pieno carico kW 36,90 44,60 48,20 52,33
-7 36,90 3,19 36,60 2,68 - - COP a pieno carico 3,19 3,73 3,99 4,28

2 44,60 3,73 43,80 3,11 42,90 2,59 COP a carico parziale 3,02 3,50 3,59 3,25

7 48,20 3,99 47,10 3,30 46,00 2,74 CR 1,00 0,51 0,30 0,12
12 52,33 4,28 51,04 3,53 49,69 2,92 Fattore correttivo Fp 1,00 0,94 0,90 0,76

Pompa di calore per ACS.
Dati di potenza e COP a pieno carico
T mandata °C
Temperatura 55
aria esterna
Potenza
termica COP
°C kW
7 46,00 2,74

15 51,90 3,03
20 54,90 3,17

35 56,90 3,27

Dati per il calcolo prestazioni secondo UNI TS 11300-3

Prestazioni a carico parziale part-load con acqua prodotta a 7°C

T mandata °C
Temperatura 7
aria esterna
Part EERd
load
°C %
35 100% 3,09

30 75% 3,43
25 50% 3,44

20 25% 3,25
EERd: Efficienza a carico parziale alle condizioni di temperatura esterna

23
