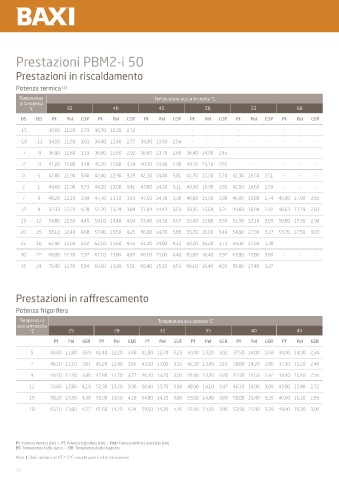

Page 22 - BAXI - PBM2-I - FIDRA

Prestazioni PBM2-i 50

Prestazioni in riscaldamento

Potenza termica (1)

Temperatura Temperatura acqua in uscita °C
aria esterna
°C 35 40 45 50 55 60

BS BB Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP
-15 - 30,60 11,20 2,73 30,70 12,20 2,52 - - - - - - - - - - - -
-10 -11 34,50 11,50 3,01 34,40 12,40 2,77 34,30 13,50 2,54 - - - - - - - - -

-7 -8 36,90 11,60 3,19 36,80 12,60 2,92 36,60 13,70 2,68 36,40 14,90 2,45 - - - - - -
-2 -3 41,00 11,80 3,48 40,70 12,80 3,18 40,40 13,90 2,90 40,10 15,10 2,65 - - - - - -

0 -1 42,80 11,90 3,60 42,40 12,90 3,29 42,10 14,00 3,01 41,70 15,20 2,74 41,30 16,50 2,51 - - -
2 1 44,60 11,90 3,73 44,20 13,00 3,41 43,80 14,10 3,11 43,30 15,30 2,83 42,90 16,60 2,59 - - -

7 6 48,20 12,10 3,99 47,70 13,10 3,63 47,10 14,30 3,30 46,60 15,50 3,00 46,00 16,80 2,74 45,00 17,00 2,65
12 9 52,33 12,23 4,28 51,70 13,29 3,89 51,04 14,43 3,53 50,35 15,69 3,21 49,69 16,99 2,92 48,63 17,19 2,83

15 12 54,80 12,30 4,45 54,10 13,40 4,04 53,40 14,50 3,67 52,60 15,80 3,33 51,90 17,10 3,03 50,80 17,30 2,94
20 15 58,10 12,40 4,68 57,40 13,50 4,25 56,60 14,70 3,85 55,70 16,00 3,49 54,90 17,30 3,17 53,70 17,50 3,07

25 18 62,90 12,50 5,02 62,10 13,60 4,55 61,20 14,80 4,12 60,20 16,20 3,73 59,30 17,50 3,38 - - -
30 22 68,00 12,70 5,37 67,10 13,80 4,87 66,10 15,00 4,40 65,00 16,40 3,97 63,90 17,80 3,60 - - -

35 24 70,40 12,70 5,54 69,50 13,90 5,01 68,40 15,10 4,53 66,10 16,40 4,03 56,90 17,40 3,27 - - -

Prestazioni in raffrescamento

Potenza frigorifera

Temperatura Temperatura aria esterna °C
acqua in uscita
°C 25 28 32 35 40 45
Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER

5 43,60 11,80 3,69 42,40 12,20 3,48 41,00 12,70 3,23 39,90 13,20 3,02 37,50 14,00 2,68 34,90 14,90 2,34
7 46,10 12,10 3,81 45,20 12,40 3,65 43,50 13,00 3,35 42,30 13,40 3,16 39,80 14,20 2,80 37,10 15,10 2,46

9 49,10 12,40 3,96 47,90 12,70 3,77 46,20 13,20 3,50 44,90 13,70 3,28 42,30 14,50 2,92 39,40 15,40 2,56
12 53,60 12,80 4,19 52,30 13,20 3,96 50,40 13,70 3,68 48,90 14,10 3,47 46,10 14,90 3,09 43,00 15,80 2,72

15 58,20 13,30 4,38 56,90 13,60 4,18 54,80 14,10 3,89 53,00 14,40 3,68 50,00 15,40 3,25 46,60 16,10 2,89
18 63,10 13,80 4,57 61,60 14,20 4,34 59,50 14,30 4,16 57,40 14,50 3,96 53,90 15,90 3,39 49,90 16,30 3,06

Pt: Potenza termica (kW) - Pf: Potenza frigorifera (kW) - Pel: Potenza elettrica assorbita (kW)
BS: Temperatura bulbo secco - BB: Temperatura bulbo bagnato
Note: 1. Dati calcolati con ∆T = 5 °C considerando i cicli di sbrinamento
22
