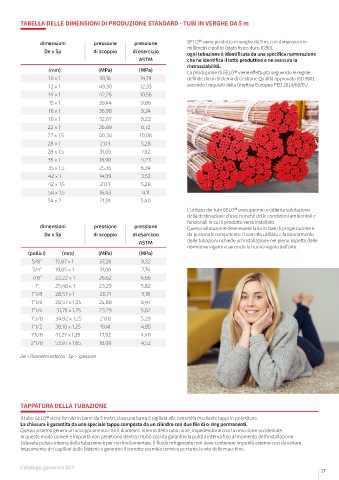

TABELLA DELLE DIMENSIONI DI PRODUZIONE STANDARD - TUBI IN VERGHE DA 5 m

dimensioni pressione pressione GELO® viene prodotto in verghe da 5 m, con dimensioni in
millimetri e pollici (stato fisico duro R290);
De x Sp di scoppio di esercizio
ogni tubazione è identificata da una specifica numerazione
ASTM che ne identifica il lotto produttivo e ne assicura la
rintracciabilità.
(mm) (MPa) (MPa) La produzione di GELO® viene effettuata seguendo le regole
10 x 1 59,16 14,79 definite da un Sistema di Gestione Qualità approvato ISO 9001
12 x 1 49,30 12,33 secondo i requisiti della Direttiva Europea PED 2014/68/EU.
14 x 1 42,26 10,56
15 x 1 39,44 9,86
16 x 1 36,98 9,24
18 x 1 32,87 8,22
22 x 1 26,89 6,72
22 x 1,5 40,34 10,08
28 x 1 21,13 5,28
28 x 1,5 31,69 7,92
35 x 1 16,90 4,23
35 x 1,5 25,35 6,34
42 x 1 14,09 3,52
42 x 1,5 21,13 5,28
54 x 1,5 16,43 4,11
54 x 2 21,91 5,48
L’utilizzo dei tubi GELO® presuppone un’attenta valutazione
della destinazione d’uso, nonché delle condizioni ambientali e
funzionali in cui il prodotto verrà installato.
dimensioni pressione pressione Questa valutazione deve essere fatta in fase di progettazione e
De x Sp di scoppio di esercizio da personale competente: il corretto utilizzo e funzionamento
ASTM delle tubazioni richiede un’installazione nel pieno rispetto delle
normative vigenti e secondo la buona regola dell’arte.
(pollici) (mm) (MPa) (MPa)
5/8“ 15,87 x 1 37,28 9,32
3/4“ 19,05 x 1 31,06 7,76
7/8“ 22,22 x 1 26,62 6,66
1“ 25,40 x 1 23,29 5,82
1“1/8 28,57 x 1 20,71 5,18
1“1/8 28,57 x 1,25 25,88 6,47
1“1/4 31,75 x 1,25 23,29 5,82
1“3/8 34,92 x 1,25 21,18 5,29
1”1/2 38,10 x 1,25 19,41 4,85
1“5/8 41,27 x 1,25 17,92 4,48
2“1/8 53,97 x 1,65 18,09 4,52

De = Diametro esterno Sp = Spessore

TAPPATURA DELLA TUBAZIONE

Il tubo GELO® viene fornito in barre da 5 metri, ciascuna barra è sigillata alle estremità mediante tappi in polietilene.
La chiusura è garantita da uno speciale tappo composto da un cilindro con due file di o-ring permanenti.
Questo sistema genera un accoppiamento con il diametro interno della tubazione, impedendone così la rimozione accidentale.
In questo modo polveri e impurità non penetrano dentro il tubo cosi da garantire la pulizia interna fino al momento dell’installazione.
L’elevata pulizia interna della tubazione è per noi fondamentale. Il fluido refrigerante non deve contenere impurità esterne così da evitare
intasamento dei capillari delle batterie e garantire il corretto scambio termico per tutta la vita delle macchine.
