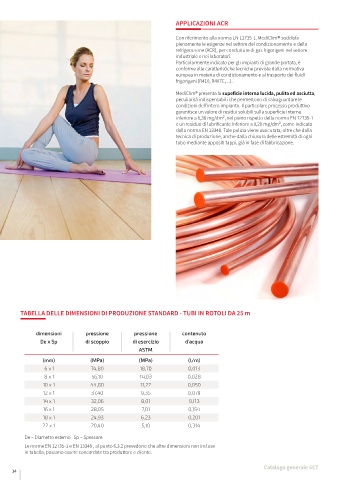

APPLICAZIONI ACR

Con riferimento alla norma EN 12735-1, MediClim® soddisfa
pienamente le esigenze nel settore del condizionamento e della
refrigerazione (ACR), per condutture di gas frigorigeni nel settore
industriale e nei laboratori.
Particolarmente indicato per gli impianti di grande portata, è
conforme alle caratteristiche tecniche previste dalla normativa
europea in materia di condizionamento e al trasporto dei fluidi
frigorigeni (R410, R407C, ...).

MediClim® presenta la supeficie interna lucida, pulita ed asciutta,
peculiarità indispensabili che permettono di salvaguardare le
condizioni dell’intero impianto. Il particolare processo produttivo
garantisce un valore di residui solubili sulla superficie interna
inferiore a 0,38 mg/dm², nel pieno rispetto della norma EN 12735-1
e un residuo di lubrificante inferiore a 0,20 mg/dm², come indicato
dalla norma EN 13348. Tale pulizia viene assicurata, oltre che dalla
tecnica di produzione, anche dalla chiusura delle estremità di ogni
tubo mediante appositi tappi, già in fase di fabbricazione.

TABELLA DELLE DIMENSIONI DI PRODUZIONE STANDARD - TUBI IN ROTOLI DA 25 m

dimensioni pressione pressione contenuto
De x Sp di scoppio di esercizio d’acqua
ASTM
(mm) (MPa) (MPa) (l/m)
6 x 1 74,80 18,70 0,013
8 x 1 56,10 14,03 0,028
10 x 1 44,88 11,22 0,050
12 x 1 37,40 9,35 0,079
14 x 1 32,06 8,01 0,113
16 x 1 28,05 7,01 0,154
18 x 1 24,93 6,23 0,201
22 x 1 20,40 5,10 0,314
De = Diametro esterno Sp = Spessore
Le norme EN 12735-1 e EN 13348 , al punto 6.3.2 prevedono che altre dimensioni non incluse
in tabella, possano essere concordate tra produttore e cliente.
