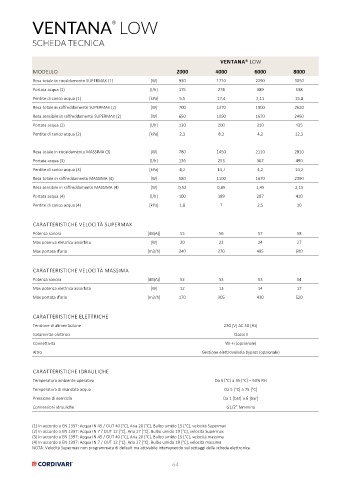

Page 64 - CORDIVARI - LISTINO VENTILCONVETTORI E RADIATORI - DELLAFIORE
P. 64
VENTANA LOW
®
SCHEDA TECNICA
VENTANA® LOW
MODELLO 2000 4000 6000 8000
Resa totale in riscaldamento SUPERMAX (1) [W] 930 1710 2290 3050
Portata acqua (1) [l/h] 175 274 389 538
Perdite di carico acqua (1) [kPa] 5,5 17,4 2,11 15,8
Resa totale in raffreddamento SUPERMAX (2) [W] 700 1370 1900 2620
Resa sensibile in raffreddamento SUPERMAX (2) [W] 650 1090 1670 2460
Portata acqua (2) [l/h] 130 200 310 435
Perdite di carico acqua (2) [kPa] 2,3 8,2 4,2 12,3
Resa totale in riscaldamento MASSIMA (3) [W] 780 1450 2110 2810
Portata acqua (3) [l/h] 136 253 367 490
Perdite di carico acqua (3) [kPa] 4,2 14,7 4,2 14,2
Resa totale in raffreddamento MASSIMA (4) [W] 580 1100 1670 2390
Resa sensibile in raffreddamento MASSIMA (4) [W] 0,52 0,85 1,45 2,15
Portata acqua (4) [l/h] 100 189 287 410
Perdite di carico acqua (4) [kPa] 1,8 7 2,5 10
CARATTERISTICHE VELOCITÀ SUPERMAX
Potenza sonora [dB(A)] 55 56 57 58
Max potenza elettrica assorbita [W] 20 22 24 27
Max portata d'aria [m3/h] 240 370 495 600
CARATTERISTICHE VELOCITÀ MASSIMA
Potenza sonora [dB(A)] 52 53 53 54
Max potenza elettrica assorbita [W] 12 13 14 17
Max portata d'aria [m3/h] 170 305 430 520
CARATTERISTICHE ELETTRICHE
Tensione di alimentazione 230 [V] AC 50 [Hz]
Isolamento elettrico Classe I
Connettività Wi-Fi (opzionale)
Altro Gestione elettrovalvola bypass (opzionale)
CARATTERISTICHE IDRAULICHE
Temperatura ambiente operativa Da 5 [°C] a 35 [°C] – 60% RH
Temperatura di mandata acqua Da 5 [°C] a 75 [°C]
Pressione di esercizio Da 1 [bar] a 6 [bar]
Connessioni idrauliche G1/2” femmina
(1) In accordo a EN 1397: Acqua IN 45 / OUT 40 [°C], Aria 20 [°C], Bulbo umido 15 [°C], velocità Supermax
(2) In accordo a EN 1397: Acqua IN 7 / OUT 12 [°C], Aria 27 [°C], Bulbo umido 19 [°C], velocità Supermax
(3) In accordo a EN 1397: Acqua IN 45 / OUT 40 [°C], Aria 20 [°C], Bulbo umido 15 [°C], velocità massima
(4) In accordo a EN 1397: Acqua IN 7 / OUT 12 [°C], Aria 27 [°C], Bulbo umido 19 [°C], velocità massima
NOTA: Velocità Supermax non programmata di default ma attivabile intervenendo sui settaggi della scheda elettronica
64
