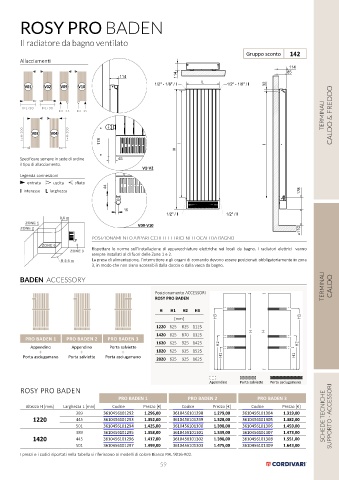

P. 59
ROSY PRO BADEN
Il radiatore da bagno ventilato
Gruppo sconto 142
Allacciamenti
114
85
114 114
V01 V02 V09 V10 1/2" - 1/8" / I L 1/2" - 1/8" / I 32
TERMINALI CALDO & FREDDO
I=L+90 I=L+90
I=L-35 I=L-35
I=H-200 V03 V04 I=H-200
V04
178 I I
H
Specificare sempre in sede di ordine 45
il tipo di allacciamento.
V1-V2
Legenda connessioni
entrata uscita sfiato
I interasse L larghezza 44 178
16
1/2" / I 1/2" / I
0.6 m
ZONE 1 V09-V10
ZONE 2
≥110
POSIZIONAMENTO APPARECCHI ELETTRICI NEI LOCALI DA BAGNO
ZONE 0 Rispettare le norme sull’installazione di apparecchiature elettriche nei locali da bagno. I radiatori elettrici vanno
ZONE 3
sempre installati al di fuori delle Zone 1 e 2.
R 0.6 m La presa di alimentazione, l’interruttore e gli organi di comando devono essere posizionati obbligatoriamente in zona
3, in modo che non siano accessibili dalla doccia o dalla vasca da bagno.
BADEN ACCESSORY CALDO
Posizionamento ACCESSORI TERMINALI
ROSY PRO BADEN
H H1 H2 H3
[mm] H3 H3
1220 625 825 1125
H H
1420 625 870 1325
PRO BADEN 1 PRO BADEN 2 PRO BADEN 3
1620 625 925 1425 H2 H2
Appendino Appendino Porta salviette
+ + + 1820 625 925 1525
Porta asciugamano Porta salviette Porta asciugamano H1 H1
2020 625 925 1625
Appendino Porta salviette Porta asciugamano
ROSY PRO BADEN
PRO BADEN 1 PRO BADEN 2 PRO BADEN 3
Altezza H [mm] Larghezza L [mm] Codice Prezzo [€] Codice Prezzo [€] Codice Prezzo [€]
389 3610456101292 1.296,00 3610456101298 1.279,00 3610456101304 1.319,00
1220 445 3610456101293 1.352,00 3610456101299 1.328,00 3610456101305 1.382,00 SCHEDE TECNICHE SUPPORTO - ACCESSORI
501 3610456101294 1.425,00 3610456101300 1.398,00 3610456101306 1.459,00
389 3610456101295 1.358,00 3610456101301 1.339,00 3610456101307 1.473,00
1420 445 3610456101296 1.417,00 3610456101302 1.398,00 3610456101308 1.551,00
501 3610456101297 1.499,00 3610456101303 1.475,00 3610456101309 1.643,00
I prezzi e i codici riportati nella tabella si riferiscono ai modelli di colore Bianco RAL 9016-R02.
