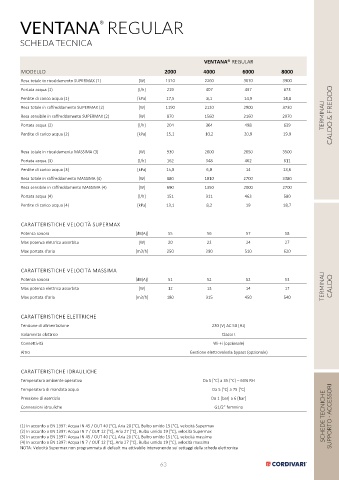

VENTANA REGULAR
®

SCHEDA TECNICA

VENTANA® REGULAR
MODELLO 2000 4000 6000 8000
Resa totale in riscaldamento SUPERMAX (1) [W] 1310 2260 3070 3900
Portata acqua (1) [l/h] 219 407 497 673
Perdite di carico acqua (1) [kPa] 17,5 8,1 14,9 14,8
TERMINALI CALDO & FREDDO
Resa totale in raffreddamento SUPERMAX (2) [W] 1190 2120 2900 3730
Resa sensibile in raffreddamento SUPERMAX (2) [W] 870 1560 2160 2970
Portata acqua (2) [l/h] 204 364 498 639
Perdite di carico acqua (2) [kPa] 15,1 10,2 20,9 19,9

Resa totale in riscaldamento MASSIMA (3) [W] 930 2000 2650 3500
Portata acqua (3) [l/h] 162 348 462 611
Perdite di carico acqua (3) [kPa] 15,8 6,8 14 13,6
Resa totale in raffreddamento MASSIMA (4) [W] 880 1810 2700 3380
Resa sensibile in raffreddamento MASSIMA (4) [W] 690 1350 2000 2700
Portata acqua (4) [l/h] 151 311 463 580
Perdite di carico acqua (4) [kPa] 13,1 8,2 19 18,7

CARATTERISTICHE VELOCITÀ SUPERMAX
Potenza sonora [dB(A)] 55 56 57 58
Max potenza elettrica assorbita [W] 20 22 24 27
Max portata d'aria [m3/h] 250 390 510 620

CARATTERISTICHE VELOCITÀ MASSIMA

Potenza sonora [dB(A)] 51 52 52 53
Max potenza elettrica assorbita [W] 12 13 14 17 TERMINALI CALDO
Max portata d'aria [m3/h] 180 315 450 540

CARATTERISTICHE ELETTRICHE
Tensione di alimentazione 230 [V] AC 50 [Hz]
Isolamento elettrico Classe I
Connettività Wi-Fi (opzionale)
Altro Gestione elettrovalvola bypass (opzionale)

CARATTERISTICHE IDRAULICHE
Temperatura ambiente operativa Da 5 [°C] a 35 [°C] – 60% RH
Temperatura di mandata acqua Da 5 [°C] a 75 [°C]
Pressione di esercizio Da 1 [bar] a 6 [bar]
Connessioni idrauliche G1/2” femmina

(1) In accordo a EN 1397: Acqua IN 45 / OUT 40 [°C], Aria 20 [°C], Bulbo umido 15 [°C], velocità Supermax SCHEDE TECNICHE SUPPORTO - ACCESSORI
(2) In accordo a EN 1397: Acqua IN 7 / OUT 12 [°C], Aria 27 [°C], Bulbo umido 19 [°C], velocità Supermax
(3) In accordo a EN 1397: Acqua IN 45 / OUT 40 [°C], Aria 20 [°C], Bulbo umido 15 [°C], velocità massima
(4) In accordo a EN 1397: Acqua IN 7 / OUT 12 [°C], Aria 27 [°C], Bulbo umido 19 [°C], velocità massima
NOTA: Velocità Supermax non programmata di default ma attivabile intervenendo sui settaggi della scheda elettronica
