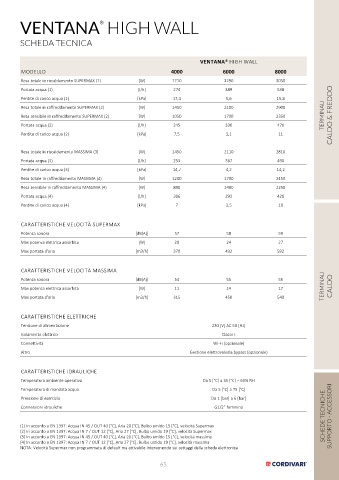

VENTANA HIGH WALL
®

SCHEDA TECNICA

VENTANA® HIGH WALL
MODELLO 4000 6000 8000
Resa totale in riscaldamento SUPERMAX (1) [W] 1710 2290 3050
Portata acqua (1) [l/h] 274 389 538
Perdite di carico acqua (1) [kPa] 17,4 5,6 15,8
TERMINALI CALDO & FREDDO
Resa totale in raffreddamento SUPERMAX (2) [W] 1450 2100 2900
Resa sensibile in raffreddamento SUPERMAX (2) [W] 1050 1700 2350
Portata acqua (2) [l/h] 245 330 470
Perdite di carico acqua (2) [kPa] 7,5 3,1 11

Resa totale in riscaldamento MASSIMA (3) [W] 1450 2110 2810
Portata acqua (3) [l/h] 253 367 490
Perdite di carico acqua (3) [kPa] 14,7 4,2 14,2
Resa totale in raffreddamento MASSIMA (4) [W] 1200 1700 2450
Resa sensibile in raffreddamento MASSIMA (4) [W] 890 1480 2250
Portata acqua (4) [l/h] 206 292 420
Perdite di carico acqua (4) [kPa] 7 2,5 10

CARATTERISTICHE VELOCITÀ SUPERMAX
Potenza sonora [dB(A)] 57 58 59
Max potenza elettrica assorbita [W] 20 24 27
Max portata d'aria [m3/h] 370 492 592

CARATTERISTICHE VELOCITÀ MASSIMA

Potenza sonora [dB(A)] 54 55 56
Max potenza elettrica assorbita [W] 11 14 17 TERMINALI CALDO
Max portata d'aria [m3/h] 315 450 540

CARATTERISTICHE ELETTRICHE
Tensione di alimentazione 230 [V] AC 50 [Hz]
Isolamento elettrico Classe I
Connettività Wi-Fi (opzionale)
Altro Gestione elettrovalvola bypass (opzionale)

CARATTERISTICHE IDRAULICHE
Temperatura ambiente operativa Da 5 [°C] a 35 [°C] – 60% RH
Temperatura di mandata acqua Da 5 [°C] a 75 [°C]
Pressione di esercizio Da 1 [bar] a 6 [bar]
Connessioni idrauliche G1/2” femmina

(1) In accordo a EN 1397: Acqua IN 45 / OUT 40 [°C], Aria 20 [°C], Bulbo umido 15 [°C], velocità Supermax SCHEDE TECNICHE SUPPORTO - ACCESSORI
(2) In accordo a EN 1397: Acqua IN 7 / OUT 12 [°C], Aria 27 [°C], Bulbo umido 19 [°C], velocità Supermax
(3) In accordo a EN 1397: Acqua IN 45 / OUT 40 [°C], Aria 20 [°C], Bulbo umido 15 [°C], velocità massima
(4) In accordo a EN 1397: Acqua IN 7 / OUT 12 [°C], Aria 27 [°C], Bulbo umido 19 [°C], velocità massima
NOTA: Velocità Supermax non programmata di default ma attivabile intervenendo sui settaggi della scheda elettronica

65
