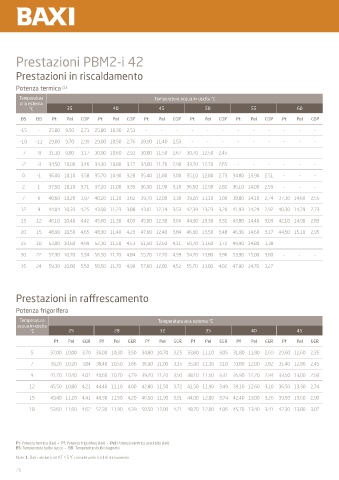

Page 20 - BAXI - PBM2-I - DELLAFIORE

Prestazioni PBM2-i 42

Prestazioni in riscaldamento

Potenza termica (1)

Temperatura Temperatura acqua in uscita °C
aria esterna
°C 35 40 45 50 55 60

BS BB Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP
-15 - 25,80 9,50 2,71 25,80 10,30 2,51 - - - - - - - - - - - -
-10 -11 29,00 9,70 2,99 29,00 10,50 2,76 28,90 11,40 2,53 - - - - - - - - -

-7 -8 31,10 9,80 3,17 30,90 10,60 2,91 30,80 11,50 2,67 30,70 12,50 2,45 - - - - - -
-2 -3 34,50 10,00 3,46 34,30 10,80 3,17 34,00 11,70 2,90 33,70 12,70 2,65 - - - - - -

0 -1 36,00 10,10 3,58 35,70 10,90 3,28 35,40 11,80 3,00 35,10 12,80 2,73 34,80 13,90 2,51 - - -
2 1 37,50 10,10 3,71 37,20 11,00 3,39 36,90 11,90 3,10 36,50 12,90 2,82 36,10 14,00 2,59 - - -

7 6 40,60 10,20 3,97 40,20 11,10 3,62 39,70 12,00 3,30 39,20 13,10 3,00 38,80 14,10 2,74 37,30 14,60 2,55
12 9 44,04 10,33 4,25 43,58 11,23 3,88 43,01 12,19 3,53 42,39 13,23 3,20 41,93 14,29 2,92 40,30 14,79 2,73

15 12 46,10 10,40 4,42 45,60 11,30 4,03 45,00 12,30 3,66 44,30 13,30 3,32 43,80 14,40 3,03 42,10 14,90 2,83
20 15 48,90 10,50 4,65 48,30 11,40 4,23 47,60 12,40 3,84 46,90 13,50 3,48 46,30 14,60 3,17 44,50 15,10 2,95

25 18 53,00 10,60 4,99 52,30 11,50 4,53 51,50 12,50 4,11 50,70 13,60 3,72 49,90 14,80 3,38 - - -
30 22 57,30 10,70 5,34 56,50 11,70 4,84 55,70 12,70 4,39 54,70 13,80 3,96 53,90 15,00 3,60 - - -

35 24 59,30 10,80 5,50 58,50 11,70 4,99 57,60 12,80 4,52 55,70 13,80 4,02 47,90 14,70 3,27 - - -

Prestazioni in raffrescamento

Potenza frigorifera

Temperatura Temperatura aria esterna °C
acqua in uscita
°C 25 28 32 35 40 45
Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER

5 37,00 10,00 3,70 36,00 10,30 3,50 34,80 10,70 3,25 33,80 11,10 3,05 31,80 11,80 2,69 29,60 12,60 2,35
7 39,20 10,20 3,84 38,40 10,50 3,66 36,90 11,00 3,35 35,90 11,30 3,18 33,80 12,00 2,82 31,40 12,80 2,45

9 41,70 10,40 4,01 40,60 10,70 3,79 39,20 11,20 3,50 38,10 11,50 3,31 35,90 12,20 2,94 33,50 13,00 2,58
12 45,50 10,80 4,21 44,40 11,10 4,00 42,80 11,50 3,72 41,50 11,90 3,49 39,10 12,60 3,10 36,50 13,30 2,74

15 49,40 11,20 4,41 48,30 11,50 4,20 46,50 11,90 3,91 44,90 12,00 3,74 42,40 13,00 3,26 39,50 13,60 2,90
18 53,60 11,60 4,62 52,30 11,90 4,39 50,50 12,00 4,21 48,70 12,00 4,06 45,70 13,40 3,41 42,30 13,80 3,07

Pt: Potenza termica (kW) - Pf: Potenza frigorifera (kW) - Pel: Potenza elettrica assorbita (kW)
BS: Temperatura bulbo secco - BB: Temperatura bulbo bagnato
Note: 1. Dati calcolati con ∆T = 5 °C considerando i cicli di sbrinamento
20
