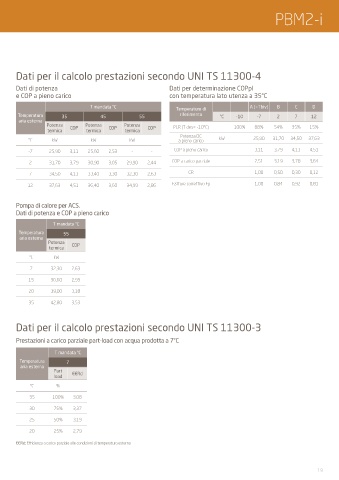

Page 19 - BAXI - PBM2-I - DELLAFIORE

PBM2-i

Dati per il calcolo prestazioni secondo UNI TS 11300-4

Dati di potenza Dati per determinazione COPpl
e COP a pieno carico con temperatura lato utenza a 35°C

T mandata °C Temperature di A (=Tbiv) B C D
Temperatura 35 45 55 riferimento °C -10 -7 2 7 12
aria esterna
Potenza COP Potenza COP Potenza COP PLR (T des= -10°C) 100% 88% 54% 35% 15%
termica termica termica
Potenza DC
°C kW kW kW a pieno carico kW 25,90 31,70 34,50 37,63
-7 25,90 3,11 25,60 2,53 - - COP a pieno carico 3,11 3,79 4,13 4,51

2 31,70 3,79 30,90 3,05 29,90 2,44 COP a carico parziale 2,51 3,19 3,78 3,64

7 34,50 4,13 33,40 3,30 32,30 2,63 CR 1,00 0,50 0,30 0,12
12 37,63 4,51 36,40 3,60 34,99 2,86 Fattore correttivo Fp 1,00 0,84 0,92 0,81

Pompa di calore per ACS.
Dati di potenza e COP a pieno carico
T mandata °C
Temperatura 55
aria esterna
Potenza
termica COP
°C kW
7 32,30 2,63

15 36,60 2,99
20 39,00 3,18

35 42,80 3,53

Dati per il calcolo prestazioni secondo UNI TS 11300-3

Prestazioni a carico parziale part-load con acqua prodotta a 7°C

T mandata °C
Temperatura 7
aria esterna
Part EERd
load
°C %
35 100% 3,08

30 75% 3,37
25 50% 3,19

20 25% 2,79
EERd: Efficienza a carico parziale alle condizioni di temperatura esterna

19
