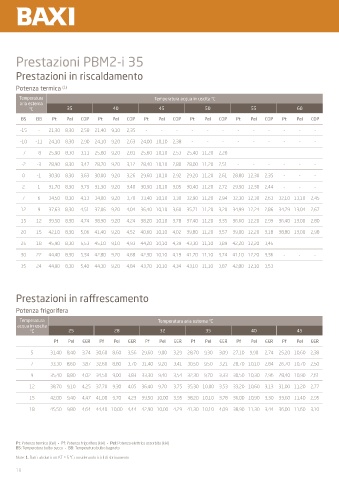

Page 18 - BAXI - PBM2-I - DELLAFIORE
P. 18
Prestazioni PBM2-i 35
Prestazioni in riscaldamento
Potenza termica (1)
Temperatura Temperatura acqua in uscita °C
aria esterna
°C 35 40 45 50 55 60
BS BB Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP Pt Pel COP
-15 - 21,30 8,30 2,58 21,40 9,10 2,35 - - - - - - - - - - - -
-10 -11 24,10 8,30 2,90 24,10 9,20 2,63 24,00 10,10 2,38 - - - - - - - - -
-7 -8 25,90 8,30 3,11 25,80 9,20 2,81 25,60 10,10 2,53 25,40 11,20 2,28 - - - - - -
-2 -3 28,90 8,30 3,47 28,70 9,20 3,12 28,40 10,10 2,80 28,00 11,20 2,51 - - - - - -
0 -1 30,30 8,30 3,63 30,00 9,20 3,26 29,60 10,10 2,92 29,20 11,20 2,61 28,80 12,30 2,35 - - -
2 1 31,70 8,30 3,79 31,30 9,20 3,40 30,90 10,10 3,05 30,40 11,20 2,72 29,90 12,30 2,44 - - -
7 6 34,50 8,30 4,13 34,00 9,20 3,70 33,40 10,10 3,30 32,90 11,20 2,94 32,30 12,30 2,63 32,10 13,10 2,45
12 9 37,63 8,30 4,51 37,06 9,20 4,04 36,40 10,10 3,60 35,71 11,20 3,20 34,99 12,24 2,86 34,79 13,04 2,67
15 12 39,50 8,30 4,74 38,90 9,20 4,24 38,20 10,10 3,78 37,40 11,20 3,35 36,60 12,20 2,99 36,40 13,00 2,80
20 15 42,10 8,30 5,06 41,40 9,20 4,52 40,60 10,10 4,02 39,80 11,20 3,57 39,00 12,20 3,18 38,80 13,00 2,98
25 18 45,90 8,30 5,53 45,10 9,10 4,93 44,20 10,10 4,39 43,30 11,10 3,89 42,20 12,20 3,45 - - -
30 22 44,40 8,30 5,34 42,80 9,20 4,68 42,30 10,10 4,19 41,70 11,10 3,74 41,10 12,20 3,36 - - -
35 24 44,90 8,30 5,40 44,30 9,20 4,84 43,70 10,10 4,34 43,10 11,10 3,87 42,80 12,10 3,53 - - -
Prestazioni in raffrescamento
Potenza frigorifera
Temperatura Temperatura aria esterna °C
acqua in uscita
°C 25 28 32 35 40 45
Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER Pf Pel EER
5 31,40 8,40 3,74 30,60 8,60 3,56 29,60 9,00 3,29 28,70 9,30 3,09 27,10 9,90 2,74 25,20 10,60 2,38
7 33,30 8,60 3,87 32,60 8,80 3,70 31,40 9,20 3,41 30,50 9,50 3,21 28,70 10,10 2,84 26,70 10,70 2,50
9 35,40 8,80 4,02 34,50 9,00 3,83 33,30 9,40 3,54 32,30 9,70 3,33 30,50 10,30 2,96 28,40 10,90 2,61
12 38,70 9,10 4,25 37,70 9,30 4,05 36,40 9,70 3,75 35,30 10,00 3,53 33,20 10,60 3,13 31,00 11,20 2,77
15 42,00 9,40 4,47 41,00 9,70 4,23 39,50 10,00 3,95 38,20 10,10 3,78 36,00 10,90 3,30 33,60 11,40 2,95
18 45,50 9,80 4,64 44,40 10,00 4,44 42,90 10,00 4,29 41,30 10,10 4,09 38,90 11,30 3,44 36,00 11,60 3,10
Pt: Potenza termica (kW) - Pf: Potenza frigorifera (kW) - Pel: Potenza elettrica assorbita (kW)
BS: Temperatura bulbo secco - BB: Temperatura bulbo bagnato
Note: 1. Dati calcolati con ∆T = 5 °C considerando i cicli di sbrinamento
18
