PBM2-i

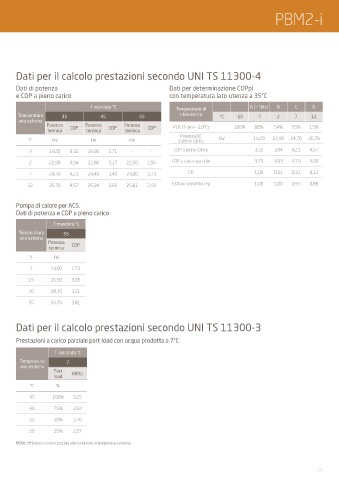

Dati per il calcolo prestazioni secondo UNI TS 11300-4

Dati di potenza Dati per determinazione COPpl
e COP a pieno carico con temperatura lato utenza a 35°C

T mandata °C Temperature di A (=Tbiv) B C D
Temperatura 35 45 55 riferimento °C -10 -7 2 7 12
aria esterna
Potenza COP Potenza COP Potenza COP PLR (T des= -10°C) 100% 88% 54% 35% 15%
termica termica termica
Potenza DC
°C kW kW kW a pieno carico kW 19,20 22,90 24,70 26,70
-7 19,20 3,32 19,30 2,71 - - COP a pieno carico 3,32 3,94 4,23 4,57

2 22,90 3,94 22,80 3,17 22,50 2,56 COP a carico parziale 3,25 3,93 4,10 4,00

7 24,70 4,23 24,40 3,40 24,00 2,73 CR 1,00 0,51 0,31 0,12
12 26,70 4,57 26,34 3,66 25,81 2,93 Fattore correttivo Fp 1,00 1,00 0,97 0,88

Pompa di calore per ACS.
Dati di potenza e COP a pieno carico
T mandata °C
Temperatura 55
aria esterna
Potenza
termica COP
°C kW
7 24,00 2,73

15 26,90 3,05
20 28,30 3,21

35 33,70 3,81

Dati per il calcolo prestazioni secondo UNI TS 11300-3

Prestazioni a carico parziale part-load con acqua prodotta a 7°C

T mandata °C
Temperatura 7
aria esterna
Part EERd
load
°C %
35 100% 3,25

30 75% 3,92
25 50% 3,70

20 25% 2,57
EERd: Efficienza a carico parziale alle condizioni di temperatura esterna

15
