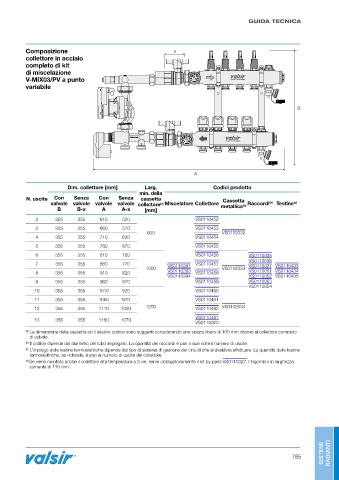

GUIDA TECNICA

Composizione x
collettore in acciaio
completo di kit
di miscelazione
V-MIX03/PV a punto
variabile

B

A
Dim. collettore [mm] Larg. Codici prodotto
min. della
N. uscite Con Senza Con Senza cassetta Cassetta
valvole valvole valvole valvole collettore Miscelatore Collettore metallica (a) Raccordi (b) Testine (c)
(a)
B B-x A A-x [mm]
2 355 355 610 520 VS0110452
3 355 355 660 570 VS0110453
800 VS0112032
4 355 355 710 620 VS0110454
5 355 355 760 670 VS0110455
6 355 355 810 720 VS0110456 VS0110035
VS0110036
7 355 355 860 770 VS0110291 VS0110457 VS0110037 VS0110433
1000 VS0112033
8 355 355 910 820 VS0110293 VS0110458 VS0110051 VS0110434
VS0110294 VS0110052 VS0110435
9 355 355 960 870 VS0110459 VS0110053
VS0110054
10 355 355 1010 920 VS0110460
11 355 355 1060 970 VS0110461
12 355 355 1110 1020 1200 VS0110462 VS0112034
VS0110461
13 355 355 1160 1070
VS0110023
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.
(d) Se viene montato anche il collettore alta temperatura a 3 vie, serve obbligatoriamente il kit by-pass VS0110327, l’ingombro in larghezza
aumenta di 110 mm.
