GUIDA TECNICA
GUIDA TECNICA

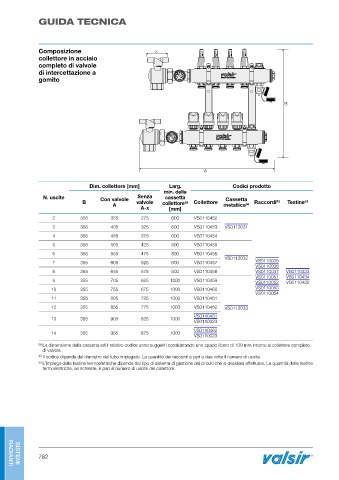

Composizione x
collettore in acciaio
completo di valvole
di intercettazione a
gomito

B

A

Dim. collettore [mm] Larg. Codici prodotto
min. della
N. uscite Con valvole Senza cassetta Cassetta
B valvole collettore (a) Collettore Raccordi (b) Testine (c)
A metallica (a)
A-x [mm]
2 355 355 275 600 VS0110452
3 355 405 325 600 VS0110453 VS0112031
4 355 455 375 600 VS0110454
5 355 505 425 800 VS0110455
6 355 555 475 800 VS0110456
VS0112032
7 355 605 525 800 VS0110457 VS0110035
VS0110036
8 355 655 575 800 VS0110458 VS0110037 VS0110433
VS0110051 VS0110434
9 355 705 625 1000 VS0110459 VS0110052 VS0110435
10 355 755 675 1000 VS0110460 VS0110053
VS0110054
11 355 805 725 1000 VS0110461
12 355 855 775 1000 VS0110462 VS0112033
VS0110461
13 355 905 825 1000
VS0110023
VS0110462
14 355 955 875 1000
VS0110023
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.
