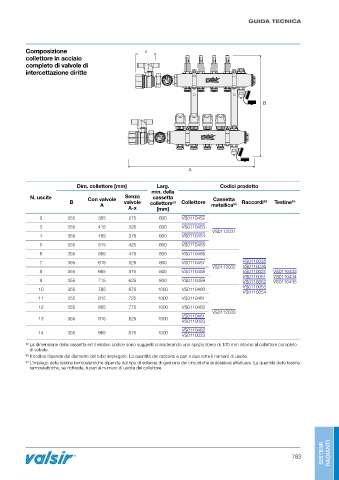

Page 785 - VALSIR - LISTINO ITS 2024

GUIDA TECNICA

Composizione x
collettore in acciaio
completo di valvole di
intercettazione diritte

B

A

Dim. collettore [mm] Larg. Codici prodotto
min. della
N. uscite Con valvole Senza cassetta Cassetta
B valvole collettore (a) Collettore Raccordi (b) Testine (c)
A metallica (a)
A-x [mm]
2 355 365 275 600 VS0110452
3 355 415 325 600 VS0110453
VS0112031
4 355 465 375 600 VS0110454
5 355 515 425 600 VS0110455
6 355 565 475 800 VS0110456
7 355 615 525 800 VS0110457 VS0110035
VS0112032 VS0110036
8 355 665 575 800 VS0110458 VS0110037 VS0110433
VS0110051 VS0110434
9 355 715 625 800 VS0110459 VS0110052 VS0110435
10 355 765 675 1000 VS0110460 VS0110053
VS0110054
11 355 815 725 1000 VS0110461
12 355 865 775 1000 VS0110462
VS0112033
VS0110461
13 355 915 825 1000 VS0110023
14 355 965 875 1000 VS0110462
VS0110023
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.

SISTEMI RADIANTI
783
