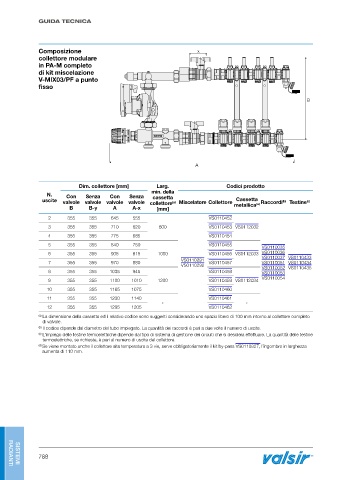

GUIDA TECNICA

Composizione x
collettore modulare
in PA-M completo
di kit miscelazione
V-MIX03/PF a punto
fisso

B

A

Dim. collettore [mm] Larg. Codici prodotto
min. della
N. Con Senza Con Senza
cassetta
uscite valvole valvole valvole valvole collettore (a) Miscelatore Collettore Cassetta Raccordi (b) Testine (c)
B B-y A A-x [mm] metallica (a)
2 355 355 645 555 VS0110452
3 355 355 710 620 800 VS0110453 VS0112032
4 355 355 775 685 VS0110454
5 355 355 840 750 VS0110455
VS0110035
6 355 355 905 815 1000 VS0110456 VS0112033 VS0110036
VS0110291 VS0110037 VS0110433
7 355 355 970 880 VS0110457 VS0110051 VS0110434
VS0110292 VS0110052 VS0110435
8 355 355 1035 945 VS0110458 VS0110053
VS0110054
9 355 355 1100 1010 1200 VS0110459 VS0112034
10 355 355 1165 1075 VS0110460
11 355 355 1230 1140 VS0110461
- -
12 355 355 1295 1205 VS0110462
(a) La dimensione della cassetta ed il relativo codice sono suggeriti considerando uno spazio libero di 100 mm intorno al collettore completo
di valvole.
(b) Il codice dipende dal diametro del tubo impiegato. La quantità dei raccordi è pari a due volte il numero di uscite.
(c) L’impiego delle testine termoelettriche dipende dal tipo di sistema di gestione dei circuiti che si desidera effettuare. La quantità delle testine
termoelettriche, se richieste, è pari al numero di uscite del collettore.
(d) Se viene montato anche il collettore alta temperatura a 3 vie, serve obbligatoriamente il kit by-pass VS0110327, l’ingombro in larghezza
aumenta di 110 mm.
