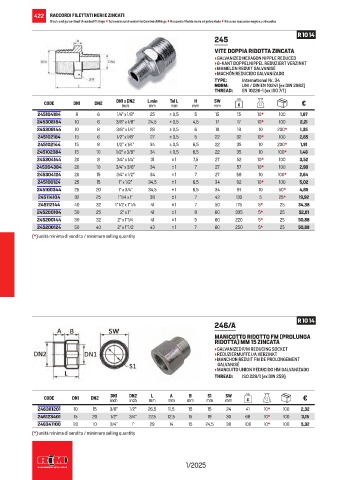

Page 424 - RACCORDERIEMETALLICHE - LISTINO 2025

422 RACCORDI FILETTATI NERI E ZINCATI
Black and galvanized threaded fittings • Schwarze und verzinkte Gewindefittings • Raccords filetés noirs et galvanisés • Racores roscados negros y zincados

R 10 14
245
VITE DOPPIA RIDOTTA ZINCATA
• GALVANIZED HEXAGON NIPPLE REDUCED
• 6-KANT DOPPELNIPPEL REDUZIERT VERZINKT
• MAMELON REDUIT GALVANISÉ
• MACHÓN REDUCIDO GALVANIZADO
TYPE: International Nr. 34
NORM: UNI / DIN EN 10241 (ex DIN 2982)
THREAD: EN 10226-1 (ex ISO 7/1)

H
CODE DN1 DN2 DN1 x DN2 L min Tol L mm SW g €
inch
mm
mm
mm
245104184 8 6 1/4” x 1/8” 25 ± 0,5 5 15 15 10* 100 1,87
245308184 10 6 3/8” x 1/8” 24,5 ± 0,5 4,5 17 17 10* 100 2,21
245308144 10 8 3/8” x 1/4” 28 ± 0,5 6 19 18 10 200* 1,35
245102184 15 6 1/2” x 1/8” 27 ± 0,5 5 22 32 10* 100 2,85
245102144 15 8 1/2” x 1/4” 34 ± 0,5 6,5 22 35 10 200* 1,91
245102384 15 10 1/2” x 3/8” 34 ± 0,5 6,5 22 35 10 100* 1,46
245304144 20 8 3/4” x 1/4” 31 ± 1 7,5 27 52 10* 100 3,52
245304384 20 10 3/4” x 3/8” 34 ± 1 7 27 57 10* 100 2,90
245304124 20 15 3/4” x 1/2” 34 ± 1 7 27 58 10 100* 2,64
245100124 25 15 1” x 1/2” 34,5 ± 1 6,5 34 92 10* 100 5,02
245100344 25 20 1” x 3/4” 34,5 ± 1 6,5 34 91 10 50* 4,85
245114104 32 25 1”1/4 x 1” 38 ± 1 7 42 133 5 25* 19,92
245112144 40 32 1”1/2 x 1”1/4 41 ± 1 7 50 175 5* 25 34,38
245200104 50 25 2” x 1” 41 ± 1 8 60 335 5* 25 52,01
245200144 50 32 2” x 1”1/4 41 ± 1 5 60 220 5* 25 50,88
245200124 50 40 2” x 1”1/2 43 ± 1 7 60 250 5* 25 50,88
(*) unità minima di vendita / minimum selling quantity

R 10 14
246/A
MANICOTTO RIDOTTO FM (PROLUNGA
RIDOTTA) MM 15 ZINCATA
• GALVANIZED F/M REDUCING SOCKET
• REDUZIERMUFFE I/A VERZINKT
• MANCHON REDUIT FM DE PROLONGEMENT
GALVANISÉ
• MANGUITO UNION REDUCIDO HM GALVANIZADO
THREAD: ISO 228/1 (ex DIN 259)

A
S1
B
L
CODE DN1 DN2 DN1 DN2 mm mm mm mm SW g €
mm
inch
inch
246381201 10 15 3/8” 1/2” 26,5 11,5 15 15 24 41 10* 100 2,32
246123401 15 20 1/2” 3/4” 27,5 12,5 15 19 30 68 10* 100 3,15
246341100 20 10 3/4” 1” 29 14 15 24,5 38 108 10* 100 5,32
(*) unità minima di vendita / minimum selling quantity

1/2025
