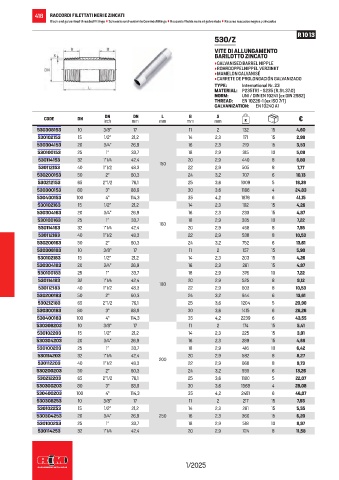

Page 420 - RACCORDERIEMETALLICHE - LISTINO 2025

418 RACCORDI FILETTATI NERI E ZINCATI
Black and galvanized threaded fittings • Schwarze und verzinkte Gewindefittings • Raccords filetés noirs et galvanisés • Racores roscados negros y zincados

R 10 13
530/Z
VITE DI ALLUNGAMENTO
BARILOTTO ZINCATO
• GALVANISED BARREL NIPPLE
• ROHRDOPPELNIPPEL VERZINKT
• MAMELON GALVANISÉ
• CARRETE DE PROLONGACIÓN GALVANIZADO
TYPE: International Nr. 23
MATERIAL: P235TR1 - S235 (R.St.37.0)
NORM: UNI / DIN EN 10241 (ex DIN 2982)
THREAD: EN 10226-1 (ex ISO 7/1)
GALVANIZATION: EN 10240 A1
DN
L
S
B
CODE DN inch DN mm mm mm g €
mm
530308153 10 3/8” 17 11 2 132 15 4,60
530102153 15 1/2” 21,2 14 2,3 171 15 2,98
530304153 20 3/4” 26,9 16 2,3 219 15 3,53
530100153 25 1” 33,7 18 2,9 315 10 5,09
530114153 32 1”1/4 42,4 20 2,9 440 8 6,80
530112153 40 1”1/2 48,3 150 22 2,9 505 8 7,77
530200153 50 2” 60,3 24 3,2 707 6 10,13
530212153 65 2”1/2 76,1 25 3,6 1009 5 18,39
530300153 80 3” 88,9 30 3,6 1186 4 24,83
530400153 100 4” 114,3 35 4,2 1876 6 41,15
530102163 15 1/2” 21,2 14 2,3 182 15 4,26
530304163 20 3/4” 26,9 16 2,3 233 15 4,87
530100163 25 1” 33,7 18 2,9 335 10 7,22
530114163 32 1”1/4 42,4 160 20 2,9 468 8 7,55
530112163 40 1”1/2 48,3 22 2,9 538 8 10,53
530200163 50 2” 60,3 24 3,2 752 6 13,61
530308183 10 3/8” 17 11 2 157 15 5,90
530102183 15 1/2” 21,2 14 2,3 203 15 4,26
530304183 20 3/4” 26,9 16 2,3 261 15 4,87
530100183 25 1” 33,7 18 2,9 376 10 7,22
530114183 32 1”1/4 42,4 180 20 2,9 525 8 9,12
530112183 40 1”1/2 48,3 22 2,9 603 8 10,53
530200183 50 2” 60,3 24 3,2 844 6 13,61
530212183 65 2”1/2 76,1 25 3,6 1204 5 20,90
530300183 80 3” 88,9 30 3,6 1415 6 26,26
530400183 100 4” 114,3 35 4,2 2239 6 43,55
530308203 10 3/8” 17 11 2 174 15 5,41
530102203 15 1/2” 21,2 14 2,3 225 15 3,91
530304203 20 3/4” 26,9 16 2,3 289 15 4,69
530100203 25 1” 33,7 18 2,9 416 10 6,42
530114203 32 1”1/4 42,4 200 20 2,9 582 8 8,27
530112203 40 1”1/2 48,3 22 2,9 668 8 9,73
530200203 50 2” 60,3 24 3,2 935 6 13,26
530212203 65 2”1/2 76,1 25 3,6 1180 5 22,07
530300203 80 3” 88,9 30 3,6 1568 4 28,08
530400203 100 4” 114,3 35 4,2 2481 6 46,07
530308253 10 3/8” 17 11 2 217 15 7,93
530102253 15 1/2” 21,2 14 2,3 281 15 5,55
530304253 20 3/4” 26,9 250 16 2,3 360 15 6,20
530100253 25 1” 33,7 18 2,9 518 10 8,97
530114253 32 1”1/4 42,4 20 2,9 724 8 11,58

1/2025
