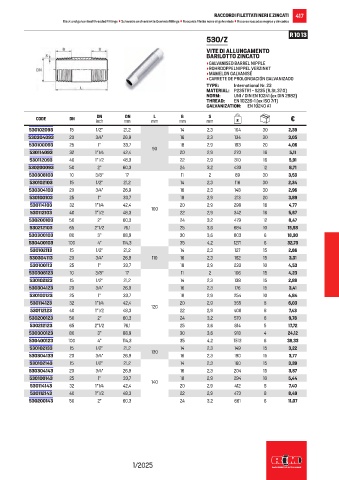

Page 419 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 419
RACCORDI FILETTATI NERI E ZINCATI 417
Black and galvanized threaded fittings • Schwarze und verzinkte Gewindefittings • Raccords filetés noirs et galvanisés • Racores roscados negros y zincados
R 10 13
530/Z
VITE DI ALLUNGAMENTO
BARILOTTO ZINCATO
• GALVANISED BARREL NIPPLE
• ROHRDOPPELNIPPEL VERZINKT
• MAMELON GALVANISÉ
• CARRETE DE PROLONGACIÓN GALVANIZADO
TYPE: International Nr. 23
MATERIAL: P235TR1 - S235 (R.St.37.0)
NORM: UNI / DIN EN 10241 (ex DIN 2982)
THREAD: EN 10226-1 (ex ISO 7/1)
GALVANIZATION: EN 10240 A1
L
DN
S
B
CODE DN inch DN mm mm mm g €
mm
530102093 15 1/2” 21,2 14 2,3 104 30 2,39
530304093 20 3/4” 26,9 16 2,3 134 30 3,05
530100093 25 1” 33,7 18 2,9 193 20 4,06
530114093 32 1”1/4 42,4 90 20 2,9 270 16 5,11
530112093 40 1”1/2 48,3 22 2,9 310 16 5,91
530200093 50 2” 60,3 24 3,2 433 12 8,71
530308103 10 3/8” 17 11 2 89 30 3,53
530102103 15 1/2” 21,2 14 2,3 116 30 2,34
530304103 20 3/4” 26,9 16 2,3 148 30 2,96
530100103 25 1” 33,7 18 2,9 213 20 3,89
530114103 32 1”1/4 42,4 100 20 2,9 298 16 4,77
530112103 40 1”1/2 48,3 22 2,9 342 16 5,67
530200103 50 2” 60,3 24 3,2 479 12 8,47
530212103 65 2”1/2 76,1 25 3,6 684 10 15,93
530300103 80 3” 88,9 30 3,6 803 6 18,30
530400103 100 4” 114,3 35 4,2 1271 6 32,73
530102113 15 1/2” 21,2 14 2,3 127 15 2,66
530304113 20 3/4” 26,9 110 16 2,3 162 15 3,31
530100113 25 1” 33,7 18 2,9 233 10 4,53
530308123 10 3/8” 17 11 2 106 15 4,23
530102123 15 1/2” 21,2 14 2,3 138 15 2,88
530304123 20 3/4” 26,9 16 2,3 176 15 3,41
530100123 25 1” 33,7 18 2,9 254 10 4,84
530114123 32 1”1/4 42,4 20 2,9 355 8 6,03
530112123 40 1”1/2 48,3 120 22 2,9 408 8 7,43
530200123 50 2” 60,3 24 3,2 570 6 9,78
530212123 65 2”1/2 76,1 25 3,6 814 5 17,72
530300123 80 3” 88,9 30 3,6 918 4 24,12
530400123 100 4” 114,3 35 4,2 1513 6 38,33
530102133 15 1/2” 21,2 14 2,3 149 15 3,22
530304133 20 3/4” 26,9 130 16 2,3 190 15 3,77
530102143 15 1/2” 21,2 14 2,3 160 15 3,39
530304143 20 3/4” 26,9 16 2,3 204 15 3,87
530100143 25 1” 33,7 18 2,9 294 10 5,44
530114143 32 1”1/4 42,4 140 20 2,9 412 8 7,40
530112143 40 1”1/2 48,3 22 2,9 473 8 8,49
530200143 50 2” 60,3 24 3,2 661 6 11,07
1/2025
