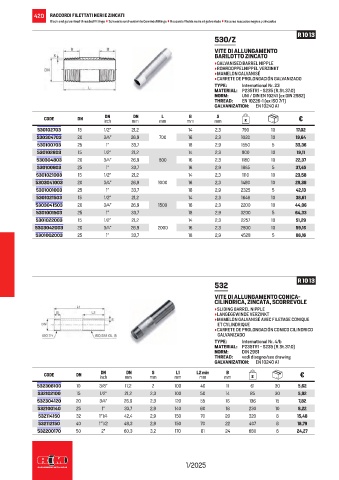

Page 422 - RACCORDERIEMETALLICHE - LISTINO 2025
P. 422
420 RACCORDI FILETTATI NERI E ZINCATI
Black and galvanized threaded fittings • Schwarze und verzinkte Gewindefittings • Raccords filetés noirs et galvanisés • Racores roscados negros y zincados
R 10 13
530/Z
VITE DI ALLUNGAMENTO
BARILOTTO ZINCATO
• GALVANISED BARREL NIPPLE
• ROHRDOPPELNIPPEL VERZINKT
• MAMELON GALVANISÉ
• CARRETE DE PROLONGACIÓN GALVANIZADO
TYPE: International Nr. 23
MATERIAL: P235TR1 - S235 (R.St.37.0)
NORM: UNI / DIN EN 10241 (ex DIN 2982)
THREAD: EN 10226-1 (ex ISO 7/1)
GALVANIZATION: EN 10240 A1
S
DN
B
L
CODE DN inch DN mm mm mm g €
mm
530102703 15 1/2” 21,2 14 2,3 790 10 17,02
530304703 20 3/4” 26,9 700 16 2,3 1020 10 19,64
530100703 25 1” 33,7 18 2,9 1550 5 33,36
530102803 15 1/2” 21,2 14 2,3 900 10 19,11
530304803 20 3/4” 26,9 800 16 2,3 1180 10 22,37
530100803 25 1” 33,7 16 2,9 1865 5 37,45
5301021003 15 1/2” 21,2 14 2,3 1110 10 23,58
5303041003 20 3/4” 26,9 1000 16 2,3 1480 10 29,38
5301001003 25 1” 33,7 18 2,9 2325 5 42,13
5301021503 15 1/2” 21,2 14 2,3 1646 10 38,61
5303041503 20 3/4” 26,9 1500 16 2,3 2200 10 44,06
5301001503 25 1” 33,7 18 2,9 3200 5 64,33
5301022003 15 1/2” 21,2 14 2,3 2257 10 51,29
5303042003 20 3/4” 26,9 2000 16 2,3 2800 10 59,16
5301002003 25 1” 33,7 18 2,9 4528 5 86,16
R 10 13
532
VITE DI ALLUNGAMENTO CONICA-
CILINDRICA, ZINCATA, SCORREVOLE
• SLIDING BARREL NIPPLE
• LANGEGEWINDE VERZINKT
• MAMELON GALVANISÉ AVEC FILETAGE CONIQUE
ET CYLINDRIQUE
• CARRETE DE PROLONGACIÓN CONICO CILINDRICO
GALVANIZADO
TYPE: International Nr. 4/b
MATERIAL: P235TR1 - S235 (R.St.37.0)
NORM: DIN 2981
THREAD: vedi disegno/see drawing
GALVANIZATION: EN 10240 A1
B
L1
S
DN
CODE DN inch DN mm mm L2 min mm g €
mm
mm
532308100 10 3/8” 17,2 2 100 40 11 61 30 5,62
532102100 15 1/2” 21,2 2,3 100 50 14 85 30 5,92
532304120 20 3/4” 26,9 2,3 120 55 16 136 15 7,82
532100140 25 1” 33,7 2,9 140 60 18 230 10 8,22
532114150 32 1”1/4 42,4 2,9 150 70 20 320 8 15,48
532112150 40 1”1/2 48,3 2,9 150 70 22 407 8 18,79
532200170 50 2” 60,3 3,2 170 81 24 680 6 24,27
1/2025
