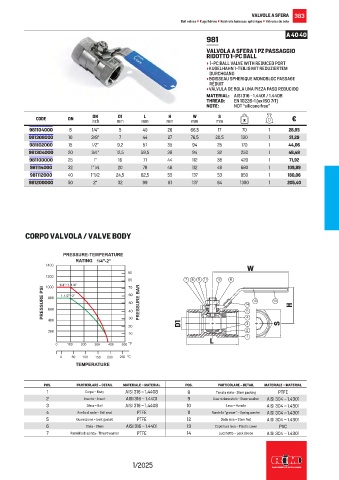

Page 385 - RACCORDERIEMETALLICHE - LISTINO 2025

VALVOLE A SFERA 383
Ball valves • Kugelhähne • Robinets boisseau sphérique • Valvulas de bola

A 40 40
981
VALVOLA A SFERA 1 PZ PASSAGGIO
RIDOTTO 1-PC BALL
• 1-PC BALL VALVE WITH REDUCED PORT
• KUGELHAHN 1-TEILIG MIT REDUZIERTEM
DURCHGANG
• BOISSEAU SPHERIQUE MONOBLOC PASSAGE
RÉDUIT
• VÁLVULA DE BOLA UNA PIEZA PASO REDUCIDO
MATERIAL: AISI 316 - 1.4401 / 1.4408
THREAD: EN 10226-1 (ex ISO 7/1)
NOTE: NOT “silicone free”
D1
DN
L
W
H
S
CODE DN inch mm mm mm mm mm g €
981104000 8 1/4” 5 40 26 66,5 17 70 1 28,95
981308000 10 3/8” 7 44 27 76,5 20,5 130 1 31,29
981102000 15 1/2” 9,2 57 35 94 25 170 1 44,06
981304000 20 3/4” 12,5 59,5 38 94 32 250 1 48,48
981100000 25 1” 16 71 44 112 38 420 1 71,92
981114000 32 1”1/4 20 78 48 112 48 680 1 109,89
981112000 40 1”1/2 24,5 82,5 55 137 53 850 1 180,06
981200000 50 2“ 32 99 61 137 64 1390 1 205,40

CORPO VALVOLA / VALVE BODY

W

1/4”~1-1/4”
1-1/2”~2”
H

D1 S

L

POS. PARTICOLARE – DETAIL MATERIALE – MATERIAL POS. PARTICOLARE – DETAIL MATERIALE – MATERIAL
1 Corpo – Body AISI 316 – 1.4408 8 Tenuta stelo - Stem packing PTFE
2 Inserto – Insert AISI 316 – 1.4401 9 Guarnizione stelo - Stem washer AISI 304 – 1.4301
3 Sfera – Ball AISI 316 – 1.4408 10 Leva – Handle AISI 304 – 1.4301
4 Anello di sede – Ball seat PTFE 11 Rondella “grower” – Spring washer AISI 304 – 1.4301
5 Guarnizione - Joint gasket PTFE 12 Dado leva – Stem Nut AISI 304 – 1.4301
6 Stelo - Stem AISI 316 – 1.4401 13 Copertura leva – Plastic cover PVC
7 Rondella di spinta - Thrust washer PTFE 14 Lucchetto – Lock device AISI 304 – 1.4301

1/2025
