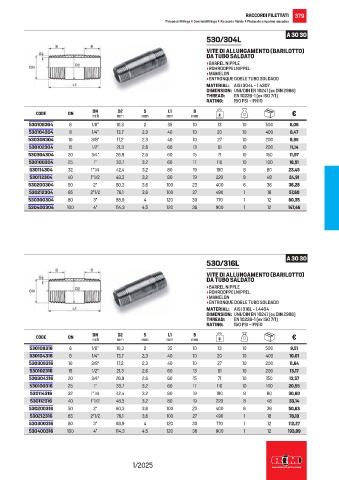

Page 381 - RACCORDERIEMETALLICHE - LISTINO 2025

RACCORDI FILETTATI 379
Threaded fittings • Gewindefittings • Raccords filetés • Piezas de empalme roscadas

A 30 30
530/304L
VITE DI ALLUNGAMENTO (BARILOTTO)
DA TUBO SALDATO
• BARREL NIPPLE
• ROHRDOPPELNIPPEL
• MAMELON
• ENTRONQUE DOBLE TUBO SOLDADO
MATERIAL: AISI 304L - 1.4307
DIMENSION: UNI/DIN EN 10241 (ex DIN 2986)
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10
D2
DN
S
L1
B
CODE DN inch mm mm mm mm g €
530108304 6 1/8” 10,3 2 35 10 13 10 500 8,06
530104304 8 1/4” 13,7 2,3 40 10 20 10 400 8,47
530308304 10 3/8” 17,2 2,3 40 10 27 10 200 9,89
530102304 15 1/2” 21,3 2,6 60 13 61 10 200 11,14
530304304 20 3/4” 26,9 2,6 60 15 71 10 150 11,97
530100304 25 1” 33,7 3,2 60 17 110 10 100 16,51
530114304 32 1”1/4 42,4 3,2 80 19 190 8 80 23,45
530112304 40 1”1/2 48,3 3,2 80 19 220 8 48 24,91
530200304 50 2” 60,3 3,6 100 23 400 6 36 36,28
530212304 65 2”1/2 76,1 3,6 100 27 490 1 18 57,60
530300304 80 3” 88,9 4 120 30 770 1 12 80,35
530400304 100 4” 114,3 4,5 120 36 900 1 12 147,46

A 30 30
530/316L
VITE DI ALLUNGAMENTO (BARILOTTO)
DA TUBO SALDATO
• BARREL NIPPLE
• ROHRDOPPELNIPPEL
• MAMELON
• ENTRONQUE DOBLE TUBO SOLDADO
MATERIAL: AISI 316L - 1.4404
DIMENSION: UNI/DIN EN 10241 (ex DIN 2986)
THREAD: EN 10226-1 (ex ISO 7/1)
RATING: 150 PSI – PN10

D2
DN
S
B
L1
CODE DN inch mm mm mm mm g €
530108316 6 1/8” 10,3 2 35 10 13 10 500 9,51
530104316 8 1/4” 13,7 2,3 40 10 20 10 400 10,01
530308316 10 3/8” 17,2 2,3 40 10 27 10 200 11,64
530102316 15 1/2” 21,3 2,6 60 13 61 10 200 13,17
530304316 20 3/4” 26,9 2,6 60 15 71 10 150 13,57
530100316 25 1” 33,7 3,2 60 17 110 10 100 20,55
530114316 32 1”1/4 42,4 3,2 80 19 190 8 80 30,60
530112316 40 1”1/2 48,3 3,2 80 19 220 8 48 33,14
530200316 50 2” 60,3 3,6 100 23 400 6 36 50,63
530212316 65 2”1/2 76,1 3,6 100 27 490 1 18 78,10
530300316 80 3” 88,9 4 120 30 770 1 12 112,27
530400316 100 4” 114,3 4,5 120 36 900 1 12 193,99

1/2025
