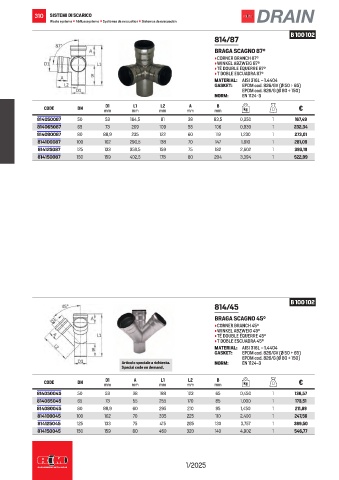

Page 312 - RACCORDERIEMETALLICHE - LISTINO 2025

310 SISTEMI DI SCARICO
Waste systems • Abflusssysteme • Systèmes de evacuation • Sistemas de evacuación

B 100 102
814/87
BRAGA SCAGNO 87°
• CORNER BRANCH 87°
• WINKEL ABZWEIG 87°
• TÉ DOUBLE ÉQUERRE 87°
• T DOBLE ESCUADRA 87°
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 50 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
NORM: EN 1124-3

B
L2
L1
D1
A
CODE DN mm mm mm mm mm kg €
814050087 50 53 164,5 81 38 83,5 0,350 1 167,49
814065087 65 73 209 109 55 106 0,930 1 232,34
814080087 80 88,9 235 122 60 119 1,230 1 273,01
814100087 100 102 290,5 138 70 147 1,810 1 281,09
814125087 125 133 359,5 159 75 182 2,602 1 393,19
814150087 150 159 402,5 178 80 204 3,394 1 522,99

B 100 102
814/45

BRAGA SCAGNO 45°
• CORNER BRANCH 45°
• WINKEL ABZWEIG 45°
• TÉ DOUBLE ÉQUERRE 45°
• T DOBLE ESCUADRA 45°
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 50 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
Articolo speciale a richiesta. NORM: EN 1124-3
Special code on demand.

B
A
D1
L2
L1
CODE DN mm mm mm mm mm kg €
814050045 50 53 38 188 123 65 0,450 1 136,57
814065045 65 73 55 255 170 85 1,000 1 173,51
814080045 80 88,9 60 295 210 95 1,450 1 211,89
814100045 100 102 70 335 225 110 2,400 1 247,56
814125045 125 133 75 415 285 130 3,757 1 389,50
814150045 150 159 80 460 320 140 4,902 1 546,77

1/2025
