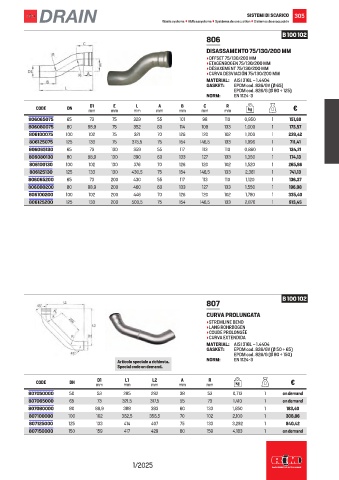

Page 307 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI SCARICO 305
Waste systems • Abflusssysteme • Systèmes de evacuation • Sistemas de evacuación

B 100 102
806
DISASSAMENTO 75/130/200 MM
• OFFSET 75/130/200 MM
• ETAGENBOGEN 75/130/200 MM
• DÉSAXEMENT 75/130/200 MM
• CURVA DESVIACIÓN 75/130/200 MM
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 65)
EPDM cod. 826/G (Ø 80 ÷ 125)
NORM: EN 1124-3

L
E
D1
C
B
A
R
CODE DN mm mm mm mm mm mm mm kg €
806065075 65 73 75 329 55 101 98 110 0,950 1 151,69
806080075 80 88,9 75 352 60 114 109 133 1,000 1 173,57
806100075 100 102 75 321 70 126 120 102 1,200 1 239,42
806125075 125 133 75 375,5 75 154 146,5 133 1,996 1 711,41
806065130 65 73 130 359 55 117 113 110 0,880 1 134,21
806080130 80 88,9 130 390 60 133 127 133 1,350 1 174,13
806100130 100 102 130 376 70 126 120 102 1,520 1 265,86
806125130 125 133 130 430,5 75 154 146,5 133 2,381 1 741,13
806065200 65 73 200 430 55 117 113 110 1,120 1 136,37
806080200 80 88,9 200 460 60 133 127 133 1,550 1 196,98
806100200 100 102 200 446 70 126 120 102 1,780 1 335,40
806125200 125 133 200 500,5 75 154 146,5 133 2,870 1 913,45

B 100 102
807
CURVA PROLUNGATA
• STREMLINE BEND
• LANG ROHRBOGEN
• COUDE PROLONGÉE
• CURVA EXTENDIDA
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 50 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
Articolo speciale a richiesta. NORM: EN 1124-3
Special code on demand.

R
D1
L1
A
L2
CODE DN mm mm mm mm mm kg €
807050000 50 53 285 282 38 53 0,713 1 on demand
807065000 65 73 321,5 317,5 55 73 1,410 1 on demand
807080000 80 88,9 388 383 60 133 1,850 1 183,40
807100000 100 102 362,5 356,5 70 102 2,100 1 308,86
807125000 125 133 414 407 75 133 3,292 1 840,42
807150000 150 159 417 429 80 159 4,183 1 on demand

1/2025
