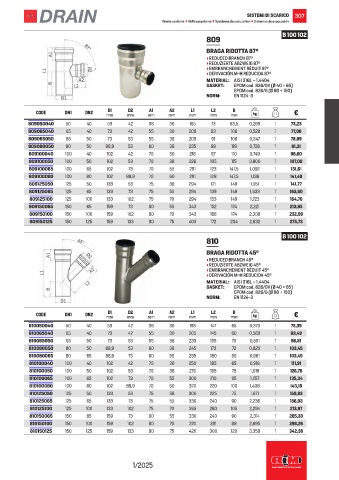

Page 309 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI SCARICO 307
Waste systems • Abflusssysteme • Systèmes de evacuation • Sistemas de evacuación

B 100 102
809
BRAGA RIDOTTA 87°
• REDUCED BRANCH 87°
• REDUZIERTE ABZWEIG 87°
• EMBRANCHEMENT RÉDUIT 87°
• DERIVACIÓN M-H REDUCIDA 87°
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
NORM: EN 1124-3

A2
L1
B
L2
D1
D2
A1
CODE DN1 DN2 mm mm mm mm mm mm mm kg €
809050040 50 40 53 42 38 30 165 73 83,5 0,269 1 73,23
809065040 65 40 73 42 55 30 209 83 106 0,528 1 77,06
809065050 65 50 73 53 55 38 209 91 106 0,547 1 78,99
809080050 80 50 88,9 53 60 38 235 99 119 0,726 1 81,31
809100040 100 40 102 42 70 30 216 97 110 0,749 1 98,60
809100050 100 50 102 53 70 38 226 105 115 0,800 1 107,00
809100065 100 65 102 73 70 55 291 123 147,5 1,092 1 131,61
809100080 100 80 102 88,9 70 60 291 128 147,5 1,136 1 141,49
809125050 125 50 133 53 75 38 294 121 149 1,551 1 141,77
809125065 125 65 133 73 75 55 294 139 149 1,633 1 163,60
809125100 125 100 133 102 75 70 294 153 149 1,723 1 164,70
809150065 150 65 159 73 80 55 343 152 174 2,221 1 213,95
809150100 150 100 159 102 80 70 343 166 174 2,308 1 232,99
809150125 150 125 159 133 80 75 403 172 204 2,832 1 275,73

B 100 102
810
BRAGA RIDOTTA 45°
• REDUCED BRANCH 45°
• REDUZIERTE ABZWEIG 45°
• EMBRANCHEMENT RÉDUIT 45°
• DERIVACIÓN M-H REDUCIDA 45°
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
NORM: EN 1124-3

B
L2
D2
D1
A1
L1
A2
CODE DN1 DN2 mm mm mm mm mm mm mm kg €
810050040 50 40 53 42 38 30 198 147 65 0,373 1 75,39
810065040 65 40 73 42 55 30 205 145 60 0,563 1 83,49
810065050 65 50 73 53 55 38 230 155 75 0,651 1 86,81
810080050 80 50 88,9 53 60 38 245 173 72 0,820 1 103,45
810080065 80 65 88,9 73 60 55 255 180 85 0,961 1 103,45
810100040 100 40 102 42 70 30 250 185 65 0,916 1 111,91
810100050 100 50 102 53 70 38 270 195 75 1,019 1 126,78
810100065 100 65 102 73 70 55 300 210 95 1,257 1 135,34
810100080 100 80 102 88,9 70 60 320 220 100 1,408 1 143,19
810125050 125 50 133 53 75 38 300 225 75 1,671 1 159,83
810125065 125 65 133 73 75 55 330 240 90 2,236 1 186,93
810125100 125 100 133 102 75 70 365 260 105 2,294 1 213,97
810150065 150 65 159 73 80 55 330 240 90 2,314 1 285,33
810150100 150 100 159 102 80 70 370 281 89 2,695 1 298,26
810150125 150 125 159 133 80 75 420 300 120 3,358 1 342,38

1/2025
