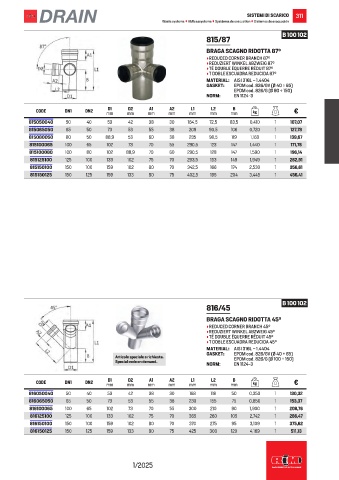

Page 313 - RACCORDERIEMETALLICHE - LISTINO 2025

SISTEMI DI SCARICO 311
Waste systems • Abflusssysteme • Systèmes de evacuation • Sistemas de evacuación

B 100 102
815/87
BRAGA SCAGNO RIDOTTA 87°
• REDUCED CORNER BRANCH 87°
• REDUZIERT WINKEL ABZWEIG 87°
• TÉ DOUBLE ÉQUERRE RÉDUIT 87°
• T DOBLE ESCUADRA REDUCIDA 87°
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
EPDM cod. 826/G (Ø 80 ÷ 150)
NORM: EN 1124-3

A1
D2
A2
L1
L2
D1
B
CODE DN1 DN2 mm mm mm mm mm mm mm kg €
815050040 50 40 53 42 38 30 164,5 72,5 83,5 0,410 1 107,07
815065050 65 50 73 53 55 38 209 90,5 106 0,720 1 127,78
815080050 80 50 88,9 53 60 38 235 98,5 119 1,160 1 139,67
815100065 100 65 102 73 70 55 290,5 123 147 1,440 1 171,76
815100080 100 80 102 88,9 70 60 290,5 128 147 1,590 1 196,14
815125100 125 100 133 102 75 70 293,5 153 149 1,949 1 262,91
815150100 150 100 159 102 80 70 342,5 166 174 2,530 1 356,61
815150125 150 125 159 133 80 75 402,5 195 204 3,445 1 456,41

B 100 102
816/45
BRAGA SCAGNO RIDOTTA 45°
• REDUCED CORNER BRANCH 45°
• REDUZIERT WINKEL ABZWEIG 45°
• TÉ DOUBLE ÉQUERRE RÉDUIT 45°
• T DOBLE ESCUADRA REDUCIDA 45°
MATERIAL: AISI 316L – 1.4404
GASKET: EPDM cod. 826/GV (Ø 40 ÷ 65)
Articolo speciale a richiesta. EPDM cod. 826/G (Ø 100 ÷ 150)
Special code on demand. NORM: EN 1124-3

B
L2
D2
D1
A1
L1
A2
CODE DN1 DN2 mm mm mm mm mm mm mm kg €
816050040 50 40 53 42 38 30 168 118 50 0,350 1 130,32
816065050 65 50 73 53 55 38 230 155 75 0,850 1 153,37
816100065 100 65 102 73 70 55 300 210 90 1,900 1 208,76
816125100 125 100 133 102 75 70 365 260 105 2,742 1 286,47
816150100 150 100 159 102 80 70 370 275 95 3,109 1 375,62
816150125 150 125 159 133 80 75 425 300 120 4,169 1 511,13

1/2025
