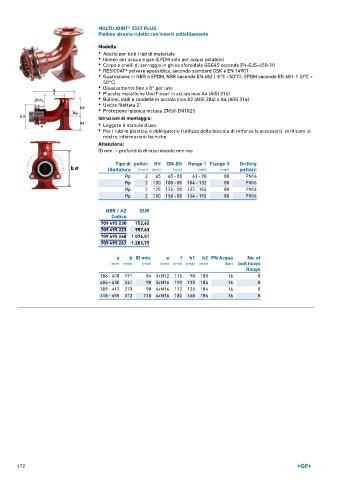

MULTI/JOINT® 3557 PLUS
Piedino idrante ridotto con inserti antisfilamento

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Uscita filettata 2"
• Protezione igienica inclusa DN50-DN1025

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
nostre informazioni tecniche
Attenzione:
ID min. = profondità di inserimento minima

Tipo di pollici DN DN-DN Range 1 Flange 3 Drilling
filettatura (inch) (mm) (mm) (mm) (mm) pattern
Rp 2 65 65 - 80 63 - 90 80 PN16
Rp 2 100 100 - 80 104 - 132 80 PN16
Rp 2 125 125 - 80 132 - 155 80 PN16
Rp 2 150 150 - 80 154 - 192 80 PN16

NBR / A2 EUR
Codice
709 495 230 752,62
709 495 223 957,63
709 495 248 1.076,51
709 495 267 1.201,75

a b ID min. e f h1 h2 PN Acqua No. of
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar) bolt holes
flange
386 - 408 191 84 3xM12 170 90 180 16 8
404 - 430 241 90 3xM16 190 135 184 16 8
389 - 412 270 90 4xM16 170 135 184 16 8
418 - 455 312 110 4xM16 180 160 184 16 8
