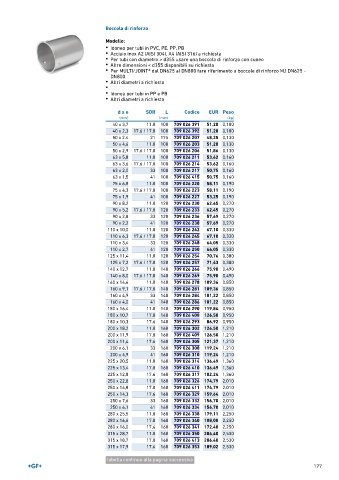

Page 177 - GEORGFISCHER - LISTINO 899
P. 177
Boccola di rinforzo
Modello:
• Idoneo per tubi in PVC, PE, PP, PB
• Acciaio inox A2 (AISI 304), A4 (AISI 316) a richiesta
• Per tubi con diametro > d355 usare una boccola di rinforzo con cuneo
• Altre dimensioni < d355 disponibili su richiesta
• Per MULTI/JOINT® dal DN625 al DN800 fare riferimento a boccole di rinforzo MJ DN625 -
DN800
• Altri diametri a richiesta
•
• Idonea per tubi in PP e PB
• Altri diametri a richiesta
d x e SDR L Codice EUR Peso
(mm) (mm) (kg)
40 x 3,7 11.0 100 709 026 391 51,28 0,100
40 x 2,3 17.6 / 17.0 100 709 026 392 51,28 0,100
50 x 2.4 21 175 709 026 207 48,25 0,130
50 x 4,6 11.0 100 709 026 203 51,28 0,130
50 x 2,9 17.6 / 17.0 100 709 026 206 51,86 0,130
63 x 5,8 11.0 100 709 026 211 53,62 0,160
63 x 3,6 17.6 / 17.0 100 709 026 214 53,62 0,160
63 x 2,0 33 100 709 026 217 50,75 0,160
63 x 1,5 41 100 709 026 415 50,75 0,160
75 x 6,8 11.0 100 709 026 220 58,11 0,190
75 x 4,3 17.6 / 17.0 100 709 026 223 58,11 0,190
75 x 1,9 41 100 709 026 227 53,25 0,190
90 x 8,2 11.0 120 709 026 230 62,45 0,270
90 x 5,2 17.6 / 17.0 120 709 026 233 62,45 0,270
90 x 2,8 33 120 709 026 236 57,69 0,270
90 x 2,2 41 120 709 026 238 57,69 0,270
110 x 10,0 11.0 120 709 026 242 67,10 0,330
110 x 6,3 17.6 / 17.0 120 709 026 245 67,10 0,330
110 x 3,4 33 120 709 026 248 64,05 0,330
110 x 2,7 41 120 709 026 250 64,05 0,330
125 x 11,4 11.0 120 709 026 254 70,76 0,380
125 x 7,2 17.6 / 17.0 120 709 026 257 71,43 0,380
140 x 12,7 11.0 140 709 026 266 75,90 0,490
140 x 8,0 17.6 / 17.0 140 709 026 269 75,90 0,490
160 x 14,6 11.0 140 709 026 278 109,36 0,850
160 x 9,1 17.6 / 17.0 140 709 026 281 109,36 0,850
160 x 4,9 33 140 709 026 284 101,22 0,850
160 x 4,0 41 140 709 026 286 101,22 0,850
180 x 16,4 11.0 140 709 026 290 119,84 0,950
180 x 10,7 17.0 140 709 026 408 126,50 0,950
180 x 10,3 17.6 140 709 026 293 86,92 0,950
200 x 18,2 11.0 160 709 026 302 126,50 1,210
200 x 11,9 17.0 160 709 026 409 126,50 1,210
200 x 11,4 17.6 160 709 026 305 121,37 1,210
200 x 6,1 33 160 709 026 308 119,24 1,210
200 x 4,9 41 160 709 026 310 119,24 1,210
225 x 20,5 11.0 160 709 026 314 136,49 1,360
225 x 13,4 17.0 160 709 026 410 136,49 1,360
225 x 12,8 17.6 160 709 026 317 102,24 1,360
250 x 22,8 11.0 160 709 026 326 174,79 2,010
250 x 14,8 17.0 160 709 026 411 174,79 2,010
250 x 14,3 17.6 160 709 026 329 159,64 2,010
250 x 7,6 33 160 709 026 332 156,70 2,010
250 x 6,1 41 160 709 026 334 156,70 2,010
280 x 25,5 11.0 160 709 026 338 179,11 2,250
280 x 16,6 17.0 160 709 026 340 188,08 2,250
280 x 16,0 17.6 160 709 026 341 172,40 2,250
315 x 28,7 11.0 160 709 026 350 206,40 2,530
315 x 18,7 17.0 160 709 026 413 206,40 2,530
315 x 17,9 17.6 160 709 026 353 189,02 2,530
tabella continua alla pagina successiva
177
