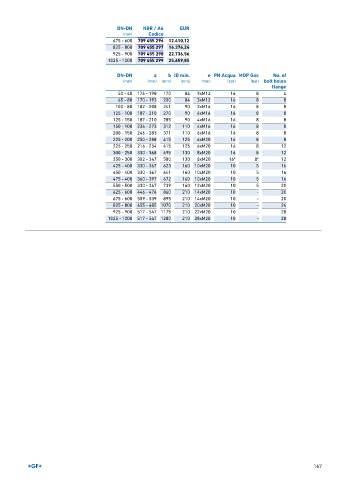

Page 167 - GEORGFISCHER - LISTINO 899

DN-DN NBR / A4 EUR
(mm) Codice
675 - 600 709 455 296 12.410,12
825 - 800 709 455 297 16.376,24
925 - 900 709 455 298 22.736,56
1025 - 1000 709 455 299 25.659,85

DN-DN a b ID min. e PN Acqua MOP Gas No. of
(mm) (mm) (mm) (mm) (mm) (bar) (bar) bolt holes
flange
50 - 40 176 - 198 170 84 3xM12 16 8 4
65 - 80 170 - 193 200 84 3xM12 16 8 8
100 - 80 182 - 208 241 90 3xM16 16 8 8
125 - 100 187 - 210 270 90 4xM16 16 8 8
125 - 150 187 - 210 285 90 4xM16 16 8 8
150 - 100 236 - 273 312 110 4xM16 16 8 8
200 - 150 246 - 283 371 110 6xM16 16 8 8
225 - 200 250 - 288 415 125 6xM20 16 8 8
225 - 250 216 - 254 415 125 6xM20 16 8 12
300 - 250 330 - 368 495 130 8xM20 16 8 12
350 - 300 302 - 347 580 130 8xM20 16* 8* 12
425 - 400 330 - 367 623 160 10xM20 10 5 16
450 - 400 330 - 367 641 160 10xM20 10 5 16
475 - 400 360 - 397 672 160 10xM20 10 5 16
550 - 500 330 - 367 739 160 12xM20 10 5 20
625 - 600 446 - 476 860 210 14xM20 10 - 20
675 - 600 509 - 539 895 210 14xM20 10 - 20
825 - 800 455 - 485 1070 210 20xM20 10 - 24
925 - 900 517 - 547 1175 210 22xM20 10 - 28
1025 - 1000 517 - 547 1280 210 28xM20 10 - 28
