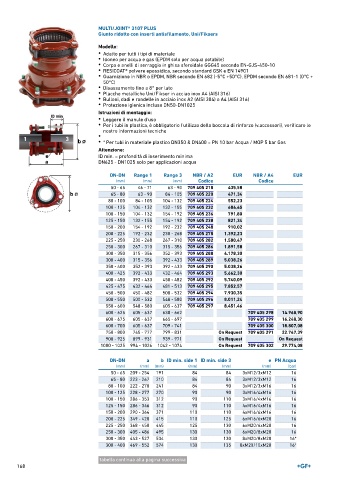

Page 168 - GEORGFISCHER - LISTINO 899

MULTI/JOINT® 3107 PLUS
Giunto ridotto con inserti antisfilamento, Uni/Fiksers

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN1025

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per i tubi in plastica, è obbligatorio l'utilizzo della boccola di rinforzo (v.accessori), verificare le
nostre informazioni tecniche
•
• * Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas

Attenzione:
ID min. = profondità di inserimento minima
DN625 - DN1025 solo per applicazioni acqua

DN-DN Range 1 Range 3 NBR / A2 EUR NBR / A4 EUR
(mm) (mm) (mm) Codice Codice
50 - 65 46 - 71 63 - 90 709 405 218 435,58
65 - 80 63 - 90 84 - 105 709 405 220 471,34
80 - 100 84 - 105 104 - 132 709 405 224 552,23
100 - 125 104 - 132 132 - 155 709 405 232 684,45
100 - 150 104 - 132 154 - 192 709 405 236 791,80
125 - 150 132 - 155 154 - 192 709 405 238 821,34
150 - 200 154 - 192 192 - 232 709 405 248 910,02
200 - 225 192 - 232 230 - 268 709 405 278 1.392,23
225 - 250 230 - 268 267 - 310 709 405 282 1.580,47
250 - 300 267 - 310 315 - 356 709 405 286 1.891,58
300 - 350 315 - 356 352 - 393 709 405 288 4.178,30
300 - 400 315 - 356 392 - 433 709 405 289 5.038,26
350 - 400 352 - 393 392 - 433 709 405 290 5.038,26
400 - 425 392 - 433 432 - 464 709 405 293 5.662,30
400 - 450 392 - 433 450 - 482 709 405 292 5.740,09
425 - 475 432 - 464 481 - 513 709 405 295 7.852,57
450 - 500 450 - 482 500 - 532 709 405 294 7.930,35
500 - 550 500 - 532 548 - 580 709 405 296 8.011,24
550 - 600 548 - 580 605 - 637 709 405 297 8.451,46
600 - 625 605 - 637 630 - 662 709 405 298 14.968,90
600 - 675 605 - 637 665 - 697 709 405 299 16.248,30
600 - 700 605 - 637 709 - 741 709 405 300 18.807,08
750 - 800 745 - 777 799 - 831 On Request 709 405 291 22.747,39
900 - 925 899 - 931 939 - 971 On Request On Request
1000 - 1025 994 - 1026 1042 - 1074 On Request 709 405 302 29.774,08

DN-DN a b ID min. side 1 ID min. side 3 e PN Acqua
(mm) (mm) (mm) (mm) (mm) (mm) (bar)
50 - 65 209 - 254 191 84 84 3xM12/3xM12 16
65 - 80 223 - 267 210 84 84 3xM12/3xM12 16
80 - 100 222 - 270 241 84 90 3xM12/3xM16 16
100 - 125 228 - 277 270 90 90 3xM16/4xM16 16
100 - 150 286 - 353 312 90 110 3xM16/4xM16 16
125 - 150 286 - 346 312 90 110 4xM16/4xM16 16
150 - 200 290 - 364 371 110 110 4xM16/6xM16 16
200 - 225 349 - 420 415 110 125 6xM16/6xM20 16
225 - 250 368 - 450 445 125 130 6xM20/6xM20 16
250 - 300 405 - 486 495 130 130 6xM20/8xM20 16
300 - 350 443 - 527 534 130 130 8xM20/8xM20 16*
300 - 400 469 - 552 574 130 135 8xM20/10xM20 16*

tabella continua alla pagina successiva
168
