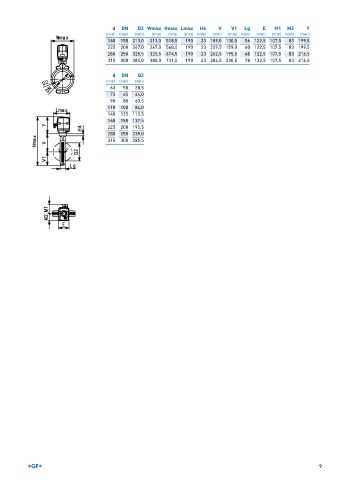

Page 9 - GEORGFISCHER - LISTINO 897

d DN D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 150 213,0 213,0 518,5 190 23 189,0 130,5 56 122,5 107,5 83 199,5
225 200 267,0 267,0 568,0 190 23 209,5 159,0 60 122,5 107,5 83 199,5
280 250 325,5 325,5 674,5 190 23 262,5 195,5 68 122,5 107,5 83 216,5
315 300 380,0 380,0 731,0 190 23 284,5 230,5 78 122,5 107,5 83 216,5

d DN Q2
(mm) (mm) (mm)
63 50 28,5
75 65 44,0
90 80 63,5
110 100 84,0
140 125 110,5
160 150 137,5
225 200 190,5
280 250 239,0
315 300 285,5

9
