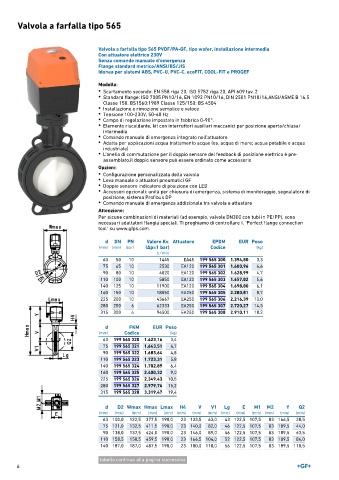

Valvola a farfalla tipo 565

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Comando manuale di emergenza integrato nell'attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
• Comando manuale di emergenza addizionale tra valvola e attuatore

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 1445 EA45 199 565 300 1.394,80 3,3
75 65 10 2530 EA120 199 565 301 1.600,96 4,6
90 80 10 4020 EA120 199 565 302 1.628,99 4,7
110 100 10 5850 EA120 199 565 303 1.657,02 5,6
140 125 10 11900 EA120 199 565 304 1.698,00 6,1
160 150 10 18050 EA250 199 565 305 2.280,81 8,7
225 200 10 43667 EA250 199 565 306 2.216,39 10,0
280 250 6 62333 EA250 199 565 307 2.720,27 14,5
315 300 4 94500 EA250 199 565 308 2.910,11 18,2

d FKM EUR Peso
(mm) Codice (kg)
63 199 565 320 1.423,16 3,4
75 199 565 321 1.643,51 4,7
90 199 565 322 1.683,64 4,8
110 199 565 323 1.723,31 5,8
140 199 565 324 1.782,89 6,4
160 199 565 325 2.400,32 9,0
225 199 565 326 2.349,43 10,5
280 199 565 327 2.979,74 15,2
315 199 565 328 3.319,47 19,4

d D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 Y Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 100,0 122,5 377,5 190,0 23 133,5 63,0 43 122,5 107,5 83 166,5 28,5
75 121,0 132,5 411,5 190,0 23 140,0 82,0 46 122,5 107,5 83 189,5 44,0
90 138,0 137,5 424,0 190,0 23 146,0 89,0 46 122,5 107,5 83 189,5 63,5
110 158,5 158,5 459,5 190,0 23 166,5 104,0 52 122,5 107,5 83 189,5 84,0
140 187,0 187,0 487,5 190,0 23 180,0 118,0 56 122,5 107,5 83 189,5 110,5

tabella continua alla pagina successiva
