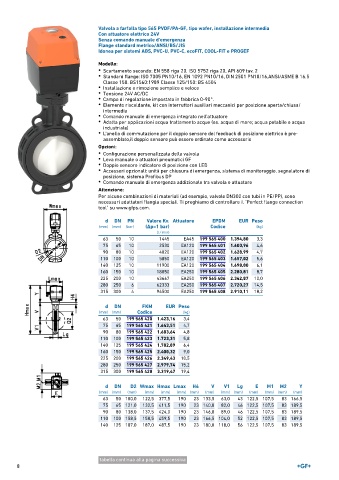

Page 8 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tensione 24V AC/DC
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Comando manuale di emergenza integrato nell'attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
• Comando manuale di emergenza addizionale tra valvola e attuatore

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 1445 EA45 199 565 400 1.394,80 3,3
75 65 10 2530 EA120 199 565 401 1.600,96 4,6
90 80 10 4020 EA120 199 565 402 1.628,99 4,7
110 100 10 5850 EA120 199 565 403 1.657,02 5,6
140 125 10 11900 EA120 199 565 404 1.698,00 6,1
160 150 10 18050 EA250 199 565 405 2.280,81 8,7
225 200 10 43667 EA250 199 565 406 2.342,87 10,0
280 250 6 62333 EA250 199 565 407 2.720,27 14,5
315 300 4 94500 EA250 199 565 408 2.910,11 18,2

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 565 420 1.423,16 3,4
75 65 199 565 421 1.643,51 4,7
90 80 199 565 422 1.683,64 4,8
110 100 199 565 423 1.723,31 5,8
140 125 199 565 424 1.782,89 6,4
160 150 199 565 425 2.400,32 9,0
225 200 199 565 426 2.349,43 10,5
280 250 199 565 427 2.979,74 15,2
315 300 199 565 428 3.319,47 19,4

d DN D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 100,0 122,5 377,5 190 23 133,5 63,0 43 122,5 107,5 83 166,5
75 65 121,0 132,5 411,5 190 23 140,0 82,0 46 122,5 107,5 83 189,5
90 80 138,0 137,5 424,0 190 23 146,0 89,0 46 122,5 107,5 83 189,5
110 100 158,5 158,5 459,5 190 23 166,5 104,0 52 122,5 107,5 83 189,5
140 125 187,0 187,0 487,5 190 23 180,0 118,0 56 122,5 107,5 83 189,5

tabella continua alla pagina successiva
