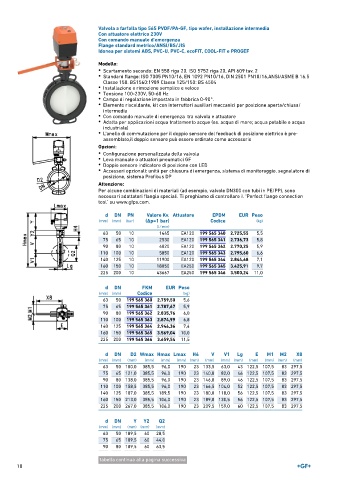

Page 10 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Tensione 100-230V, 50-60 Hz
• Campo di regolazione impostato in fabbrica 0-90°.
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Con comando manuale di emergenza tra valvola e attuatore
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Leva manuale o attuatori pneumatici GF
• Doppio sensore indicatore di posizione con LED
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 10 1445 EA120 199 565 340 2.725,55 5,5
75 65 10 2530 EA120 199 565 341 2.736,73 5,8
90 80 10 4020 EA120 199 565 342 2.770,25 5,9
110 100 10 5850 EA120 199 565 343 2.795,60 6,6
140 125 10 11900 EA120 199 565 344 2.844,68 7,1
160 150 10 18050 EA250 199 565 345 3.425,91 9,7
225 200 10 43667 EA250 199 565 346 3.500,24 11,0

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 565 360 2.759,50 5,6
75 65 199 565 361 2.787,67 5,9
90 80 199 565 362 2.835,76 6,0
110 100 199 565 363 2.874,99 6,8
140 125 199 565 364 2.946,36 7,4
160 150 199 565 365 3.569,04 10,0
225 200 199 565 366 3.659,54 11,5

d DN D2 Wmax Hmax Lmax H4 V V1 Lg E M1 M2 X8
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 100,0 385,5 96,0 190 23 133,5 63,0 43 122,5 107,5 83 297,5
75 65 121,0 385,5 96,0 190 23 140,0 82,0 46 122,5 107,5 83 297,5
90 80 138,0 385,5 96,0 190 23 146,0 89,0 46 122,5 107,5 83 297,5
110 100 158,5 385,5 96,0 190 23 166,5 104,0 52 122,5 107,5 83 297,5
140 125 187,0 385,5 189,5 190 23 180,0 118,0 56 122,5 107,5 83 297,5
160 150 213,0 385,5 106,0 190 23 189,0 130,5 56 122,5 107,5 83 297,5
225 200 267,0 385,5 106,0 190 23 209,5 159,0 60 122,5 107,5 83 297,5

d DN Y Y2 Q2
(mm) (mm) (mm) (mm) (mm)
63 50 189,5 60 28,5
75 65 189,5 60 44,0
90 80 189,5 60 63,5

tabella continua alla pagina successiva
