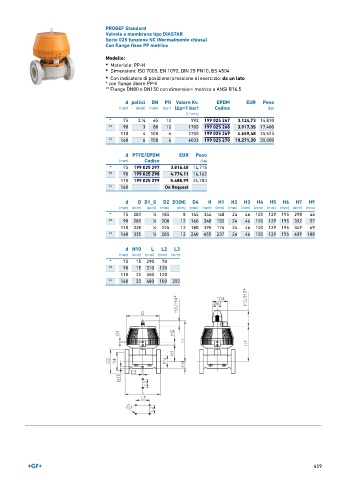

Page 459 - GEORGFISCHER - LISTINO 897

PROGEF Standard
Valvole a membrana tipo DIASTAR
Serie 025 funzione NC (Normalmente chiusa)
Con flange fisse PP metrico

Modello:
• Materiale: PP-H
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PP-V
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 75 2 ∕2 65 10 992 199 025 267 3.124,73 14,810
1
** 90 3 80 10 1700 199 025 268 3.917,35 17,400
110 4 100 6 2700 199 025 269 4.659,48 25,523
** 160 6 150 6 6033 199 025 270 10.271,30 35,000

d PTFE/EPDM EUR Peso
(mm) Codice (kg)
* 75 199 025 297 3.816,48 14,715
** 90 199 025 298 4.774,11 16,162
110 199 025 299 5.688,99 24,700
** 160 On Request

d D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 75 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46
** 90 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57
110 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69
** 160 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108

d H10 L L2 L3
(mm) (mm) (mm) (mm) (mm)
* 75 15 290 70
** 90 15 310 120
110 20 350 120
** 160 20 480 100 200
