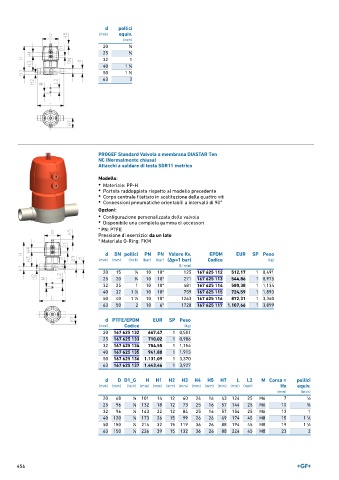

Page 456 - GEORGFISCHER - LISTINO 897

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

PROGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalmente chiusa)
Attacchi a saldare di testa SDR11 metrico
Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 167 625 112 512,17 1 0,491
25 20 3 ∕4 10 10* 271 167 625 113 544,86 1 0,975
32 25 1 10 10* 481 167 625 114 580,38 1 1,134
40 32 1 ∕4 10 10* 759 167 625 115 724,59 1 1,893
1
50 40 1 ∕2 10 10* 1263 167 625 116 872,31 1 3,340
1
63 50 2 10 6* 1728 167 625 117 1.107,66 1 3,899

d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 625 132 667,47 1 0,501
25 167 625 133 710,02 1 0,986
32 167 625 134 754,55 1 1,154
40 167 625 135 941,88 1 1,913
50 167 625 136 1.131,09 1 3,370
63 167 625 137 1.443,46 1 3,927

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 13 1
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 15 1 ∕4
1
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 19 1 ∕2
1
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 23 2

456
