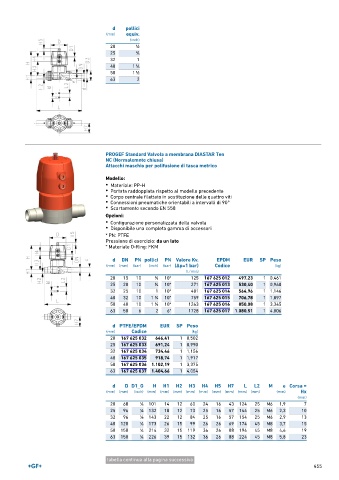

Page 455 - GEORGFISCHER - LISTINO 897

d pollici
(mm) equiv.
(inch)
20 1 ∕2
25 3 ∕4
32 1
40 1 ∕4
1
50 1 ∕2
1
63 2

PROGEF Standard Valvola a membrana DIASTAR Ten
NC (Normalemnte chiusa)
Attacchi maschio per polifusione di tasca metrico
Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN PN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 1 ∕2 10* 125 167 625 012 497,23 1 0,461
25 20 10 3 ∕4 10* 271 167 625 013 530,40 1 0,968
32 25 10 1 10* 481 167 625 014 564,96 1 1,146
40 32 10 1 ∕4 10* 759 167 625 015 706,78 1 1,897
1
50 40 10 1 ∕2 10* 1263 167 625 016 850,08 1 3,345
1
63 50 6 2 6* 1728 167 625 017 1.080,51 1 4,006
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 625 032 646,41 1 0,502
25 167 625 033 691,24 1 0,990
32 167 625 034 734,46 1 1,156
40 167 625 035 918,74 1 1,917
50 167 625 036 1.102,19 1 3,375
63 167 625 037 1.404,66 1 4,054

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M e Corsa =
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
20 68 1 ∕8 101 14 12 60 24 16 43 124 25 M6 1,9 7
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 2,3 10
32 96 1 ∕8 143 22 12 84 25 16 57 154 25 M6 2,9 13
40 120 1 ∕8 173 26 15 99 26 26 69 174 45 M8 3,7 15
50 150 1 ∕4 214 32 15 119 36 26 88 194 45 M8 4,6 19
63 150 1 ∕4 226 39 15 132 36 26 88 224 45 M8 5,8 23

tabella continua alla pagina successiva
