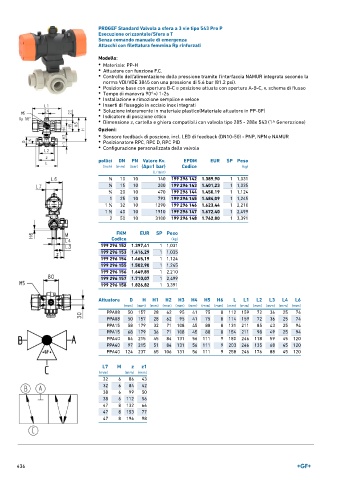

Page 436 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro P
Esecuzione orizzontale/Sfera a T
Senza comando manuale di emergenza
Attacchi con filettatura femmina Rp rinforzati

Modello:
• Materiale: PP-H
• Attuatore con funzione F.C.
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura B-C e posizione attuata con apertura A-B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 140 199 296 142 1.389,90 1 1,031
1 15 10 200 199 296 143 1.401,23 1 1,035
∕2
3 ∕4 20 10 470 199 296 144 1.450,19 1 1,124
1 25 10 793 199 296 145 1.484,09 1 1,245
1
1 ∕4 32 10 1290 199 296 146 1.623,44 1 2,210
1 40 10 1910 199 296 147 1.672,40 1 2,499
1 ∕2
2 50 10 3100 199 296 148 1.762,80 1 3,391
FKM EUR SP Peso
Codice (kg)
199 296 152 1.397,41 1 1,031
199 296 153 1.416,29 1 1,035
199 296 154 1.465,19 1 1,124
199 296 155 1.502,90 1 1,245
199 296 156 1.649,85 1 2,210
199 296 157 1.710,07 1 2,499
199 296 158 1.826,82 1 3,391

Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 157 28 62 95 41 75 8 112 159 72 36 25 74
PPA08 50 157 28 62 95 41 75 8 114 159 72 36 25 74
PPA15 58 179 32 71 108 45 88 8 131 211 85 43 25 94
PPA15 68 179 36 71 108 45 88 8 154 211 98 49 25 94
PPA40 84 215 45 84 131 56 111 9 180 246 118 59 45 120
PPA40 97 215 51 84 131 56 111 9 203 246 135 68 45 120
PPA40 124 237 65 106 131 56 111 9 258 246 176 88 45 120

L7 M z z1
(mm) (mm) (mm)
32 6 86 43
32 6 84 42
38 6 99 50
38 6 112 56
47 8 132 66
47 8 153 77
47 8 196 98

436
