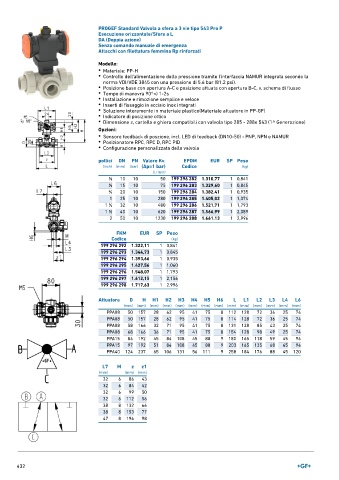

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro P
Esecuzione orizzontale/Sfera a L
DA (Doppia azione)
Senza comando manuale di emergenza
Attacchi con filettatura femmina Rp rinforzati

Modello:
• Materiale: PP-H
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 50 199 296 282 1.310,77 1 0,841
1 15 10 75 199 296 283 1.329,60 1 0,845
∕2
3 ∕4 20 10 150 199 296 284 1.382,41 1 0,935
1 25 10 280 199 296 285 1.405,02 1 1,074
1
1 ∕4 32 10 480 199 296 286 1.521,71 1 1,793
1 40 10 620 199 296 287 1.566,99 1 2,089
1 ∕2
2 50 10 1230 199 296 288 1.661,13 1 2,996
FKM EUR SP Peso
Codice (kg)
199 296 292 1.322,11 1 0,841
199 296 293 1.344,73 1 0,845
199 296 294 1.393,66 1 0,935
199 296 295 1.427,56 1 1,060
199 296 296 1.548,07 1 1,793
199 296 297 1.612,15 1 2,156
199 296 298 1.717,63 1 2,996

Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 157 28 62 95 41 75 8 112 128 72 36 25 74
PPA08 50 157 28 62 95 41 75 8 114 128 72 36 25 74
PPA08 58 166 32 71 95 41 75 8 131 128 85 43 25 74
PPA08 68 166 36 71 95 41 75 8 154 128 98 49 25 74
PPA15 84 192 45 84 108 45 88 9 180 165 118 59 45 94
PPA15 97 192 51 84 108 45 88 9 203 165 135 68 45 94
PPA40 124 237 65 106 131 56 111 9 258 184 176 88 45 120

L7 M z z1
(mm) (mm) (mm)
32 6 86 43
32 6 84 42
32 6 99 50
32 6 112 56
38 8 132 66
38 8 153 77
47 8 196 98
