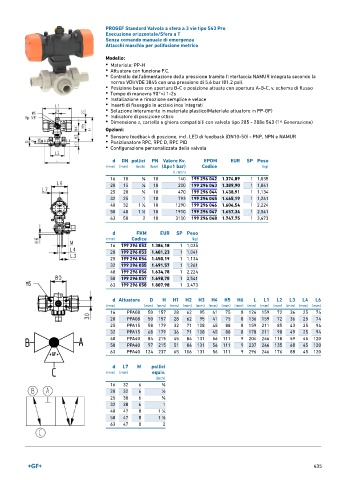

Page 435 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Esecuzione orizzontale/Sfera a T
Senza comando manuale di emergenza
Attacchi maschio per polifusione metrico

Modello:
• Materiale: PP-H
• Attuatore con funzione F.C.
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura B-C e posizione attuata con apertura A-B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 199 296 042 1.374,89 1 1,035
20 15 1 ∕2 10 200 199 296 043 1.389,90 1 1,041
25 20 3 ∕4 10 470 199 296 044 1.438,91 1 1,134
32 25 1 10 793 199 296 045 1.465,19 1 1,261
40 32 1 ∕4 10 1290 199 296 046 1.604,54 1 2,224
1
50 40 1 ∕2 10 1910 199 296 047 1.657,34 1 2,541
1
63 50 2 10 3100 199 296 048 1.747,75 1 3,473
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 296 052 1.386,18 1 1,035
20 199 296 053 1.401,23 1 1,041
25 199 296 054 1.450,19 1 1,134
32 199 296 055 1.491,57 1 1,261
40 199 296 056 1.634,78 1 2,224
50 199 296 057 1.698,78 1 2,541
63 199 296 058 1.807,98 1 3,473

d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 157 28 62 95 41 75 8 126 159 72 36 25 74
20 PPA08 50 157 28 62 95 41 75 8 136 159 72 36 25 74
25 PPA15 58 179 32 71 108 45 88 8 159 211 85 43 25 94
32 PPA15 68 179 36 71 108 45 88 8 178 211 98 49 25 94
40 PPA40 84 215 45 84 131 56 111 9 204 246 118 59 45 120
50 PPA40 97 215 51 84 131 56 111 9 237 246 135 68 45 120
63 PPA40 124 237 65 106 131 56 111 9 296 246 176 88 45 120

d L7 M pollici
(mm) (mm) equiv.
(inch)
16 32 6 3 ∕8
20 32 6 1 ∕2
25 38 6 3 ∕4
32 38 6 1
40 47 8 1 ∕4
1
1
50 47 8 1 ∕2
63 47 8 2
