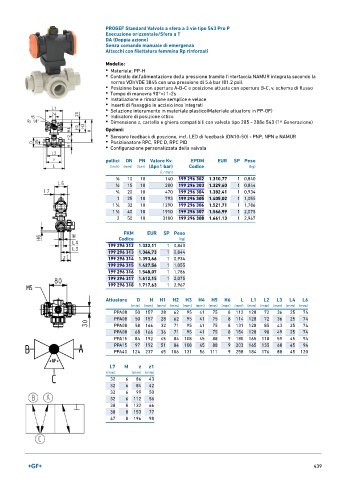

Page 439 - GEORGFISCHER - LISTINO 897

PROGEF Standard Valvola a sfera a 3 vie tipo 543 Pro P
Esecuzione orizzontale/Sfera a T
DA (Doppia azione)
Senza comando manuale di emergenza
Attacchi con filettatura femmina Rp rinforzati

Modello:
• Materiale: PP-H
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura A-B-C e posizione attuata con apertura B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 10 140 199 296 302 1.310,77 1 0,840
1 15 10 200 199 296 303 1.329,60 1 0,844
∕2
3 ∕4 20 10 470 199 296 304 1.382,41 1 0,934
1 25 10 793 199 296 305 1.405,02 1 1,055
1
1 ∕4 32 10 1290 199 296 306 1.521,71 1 1,786
1 40 10 1910 199 296 307 1.566,99 1 2,075
1 ∕2
2 50 10 3100 199 296 308 1.661,13 1 2,967
FKM EUR SP Peso
Codice (kg)
199 296 312 1.322,11 1 0,840
199 296 313 1.344,73 1 0,844
199 296 314 1.393,66 1 0,934
199 296 315 1.427,56 1 1,055
199 296 316 1.548,07 1 1,786
199 296 317 1.612,15 1 2,075
199 296 318 1.717,63 1 2,967

Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
PPA08 50 157 28 62 95 41 75 8 112 128 72 36 25 74
PPA08 50 157 28 62 95 41 75 8 114 128 72 36 25 74
PPA08 58 166 32 71 95 41 75 8 131 128 85 43 25 74
PPA08 68 166 36 71 95 41 75 8 154 128 98 49 25 74
PPA15 84 192 45 84 108 45 88 9 180 165 118 59 45 94
PPA15 97 192 51 84 108 45 88 9 203 165 135 68 45 94
PPA40 124 237 65 106 131 56 111 9 258 184 176 88 45 120

L7 M z z1
(mm) (mm) (mm)
32 6 86 43
32 6 84 42
32 6 99 50
32 6 112 56
38 8 132 66
38 8 153 77
47 8 196 98
